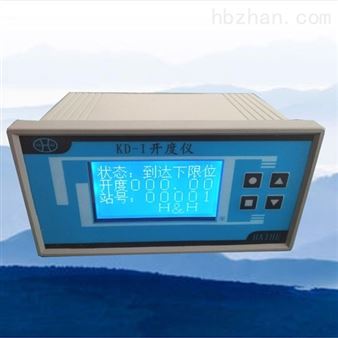

KSH-III開度荷重儀是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有模擬量信號輸出以便組網的智能型閘門開度的測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能**可靠，精度高，抗干擾能力強。是各種閘門、橋機、門機、起重機等設備的開度荷重測控裝置。適用于傳感器和實際閘門開度為線性關系的場合，例如平板閘，也適用于非線性關系的場合，例如弧形閘以及多層鋼纜卷筒等。非線性測量采用分段逼近法，即將整個量程分成若干分段（本顯示器分10段），用戶只要在顯示器上根據實際測量設置好各段段末的開度值即可。對于線性測量只要預置*段段末的開度值即可。

儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電*保存。該儀表擁有RS485、繼電器多種輸出接口，便于組成網絡控制系統。

KSH儀表結構簡單、外觀美觀、使用方便、可長期連續運行。

二、特點

1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電*記憶功能。

2、開度傳感器無須機械調零，可任意點**調零。

3、采用ModbusRTU通訊協議，波特率9600，可直接接入支持Modbus-RTU 協議設備的PLC、上位機組態**的通訊網絡中。

4、 小型化、集閘門開度、起吊荷重測量為一體，中文液晶顯示清晰、直觀，人機交流方便。

三、技術參數

1、測量項目：開度1路，600米（MAX）；荷重2路，400噸（MAX）

2、分辨力：開度1cm；荷重0.1噸

3、測量精度：開度±2cm；荷重±1%F.S±1個字

4、顯示方式：4*8位中文字庫LCD顯示。

5、傳感器與顯示器之間連接方式：485碼信號-4芯RVVP電纜

6、傳感器與顯示器之間有線距離：大于1KM

7、輸出數據遠傳方式：485信號

8、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC。

2）上限：當開度大于等于上限值時, 上限繼電器觸點吸合;

3）下限：當開度小于等于下限值時，下限繼電器觸點吸合;

4）左荷重超載預報警：左荷重值大于等于該數值時，繼電器吸合。（如果不需要該控制，把“荷重超載預報警”參數項設為很大值，比如“50000”）

5）右荷重超載報警：右荷重值大于等于該數值時，繼電器吸合。（如果不需要該控制，把“荷重超載報警”參數項設為很大值，比如“50000”）

9、顯示器內單片微機加有Watchdog，以防止運行變亂。

10、使用條件：

環境溫度：-25℃ ~ +60℃

     相對濕度：≤95%(RH40℃)

     供電電壓：AC220 V ±10%～50Hz

     功    耗：≤20W

11、顯示儀尺寸：160（W）×80（H）×105（D）mm

屏裝開孔尺寸：152（W）×76（H）mm

四、 前面板布置圖和后面板接線特性（顯示器前、后面圖如下圖所示）

上面一排插座特性，定義參見下表:

R0，R1為荷重變送器電流輸入+， G為傳感器地，V2（+24V）為荷重變送器電源。

下面一排插座特性，定義參見下表。

五、工作原理

開度傳感器與閘門啟閉機相聯，把閘門的提升開度轉變為對應的數字編碼后，傳遞到儀表本體，由微機讀入、譯碼、標度變換、顯示輸出。同時與設定的上限、下限、預置各個開度整定點進行比較判斷，漢字說明實時工作狀態，并使相應的繼電器觸點動作。

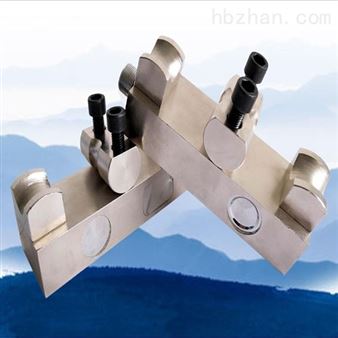

荷重傳感器安裝于平衡輪支座下端，當起吊閘門時，傳感器受力，動態輸出電流信號，經電纜傳送到儀表本體，經信號調理，A/D轉換，由微控制器讀入，數字濾波標度變換，顯示輸出。同時與設置的報警整定點進行比較，當A、B路測量值超過報警值時，發出聲、光報警，并使相應繼電器觸點動作。
