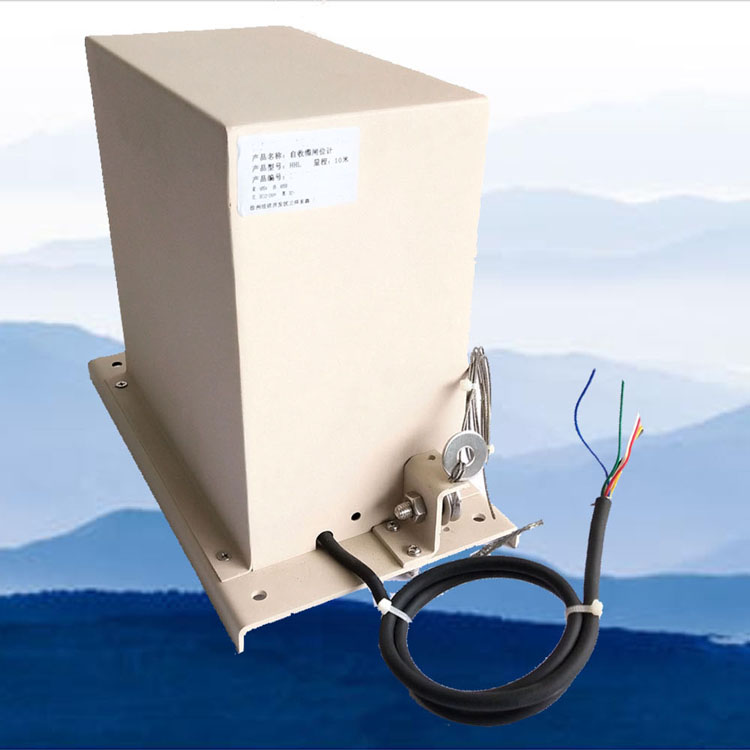

徐州海河HZW_齒輪連接閘位計_開度傳感器_開度儀

• JX8192機械編碼器

編碼特性：每周32組編碼，連續256周（即32*256）

工作電壓：DC12V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

三、接線關系

1、光電、接觸式編碼器接線：

a、485、4-20mA編碼器輸出尾線接線關系（4-20mA未訂則不用接）:

b、SSI接口編碼器輸出尾線接線關系:

  c、格雷碼：

19芯插頭，光電1—16為數據從低到高D0-D15，18為DC12V電源輸入+，19為DC12V電源輸入-；接觸式1—14為數據從低到高D0-D13，19為地

2、機顯接線關系：

1、485接口（4芯航插）：1-485A；2-485B；3-+12V；4-GND。

2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。

3、模擬量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-
