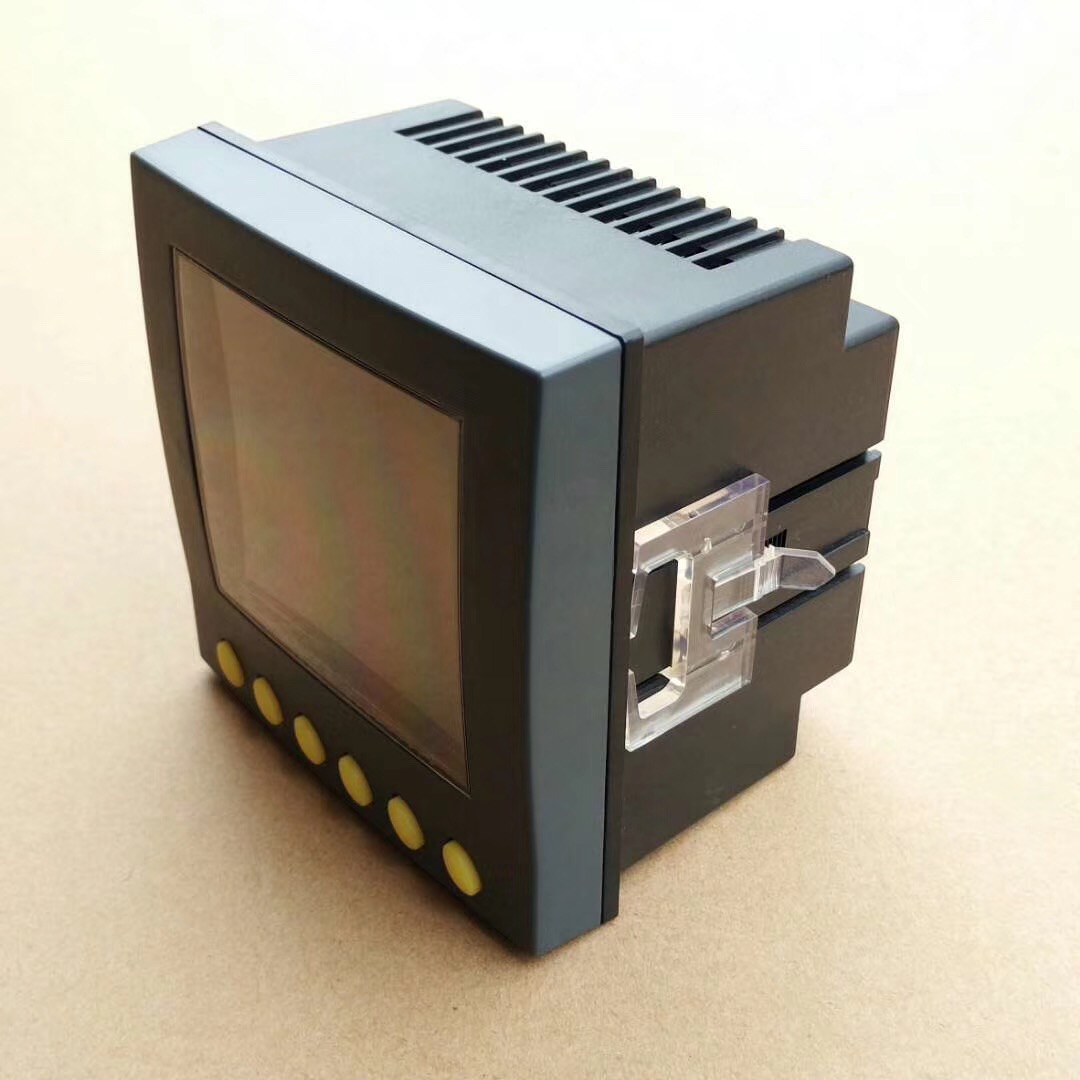

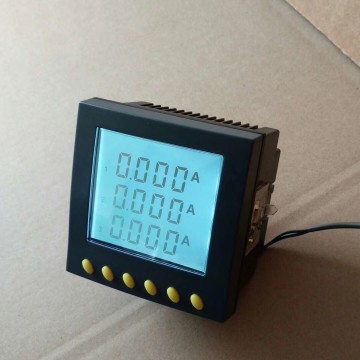

飛納得智能三相電流表WDS-P90 加工
WDS-P90液晶三相電流儀表適用于電力電網、電站、電氣開關柜和自動化系統中，對三相電流的電參數測量和顯示，采用LCD方式顯示。本產品長期運行穩定性好，具有測量精度高，讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗干擾能力強等優點；儀表CT變比可通過儀表面板上按鍵設置；數字校零、數字校調，精度高，性價比極高，是原指針式儀表的理想替代品。
產品符合DLT721-2000、IEC6100-4相關EMC Level3級標準。
二、技術指標
|
交流電流 |
|
|
精度：0.2% |
輔助電源：AC/DC85~265V |
|
信號輸入：AC 0~5A |
負載：電流輸入小于6A |
|
量程范圍：0~9999A |
功耗：＜0.4VA（每相） |
|
分辨率：1mA |
阻抗：＜20mΩ工作環境：-10~60℃，5~95%無凝露 |

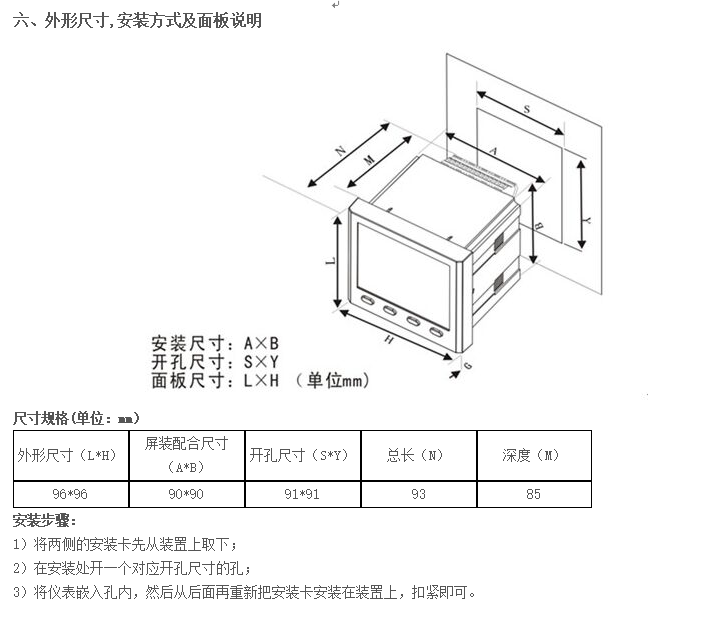

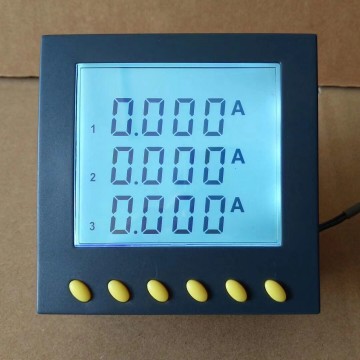

三、外形尺寸及面板說明
|
按鍵名稱 |
功能說明 |
|
F1鍵、F2鍵、F3鍵 |
無功能 |
|
F4數據鍵、返回鍵 |
編輯數據時，每按鍵一次，數值增加1；編輯結束按此鍵退出 |
|
F5移位鍵 |
編輯數據位時，每按鍵一次，閃爍位（編輯位）向左移動一位 |
|
F6多功能鍵 |
空閑狀態按此鍵2~3秒即可進入設置菜單；數據編輯狀態， 按此鍵可選中或取消閃爍（編輯）。 |
四、編程操作
比5互感器規格設置：舉例：“300/5A，CT=60”（計算：300÷5=60）；“2500/5A，CT=500”（計算：2500÷5=500）；……
比1互感器規格設置：舉例：“300/1A，CT=300”（計算：300÷1=300）；“2500/1A，CT=2500”（計算：2500÷1=2500）；……
操作實例：設儀表信號輸入為300/5A，CT=60（儀表初始輸入為5A，CT=1）

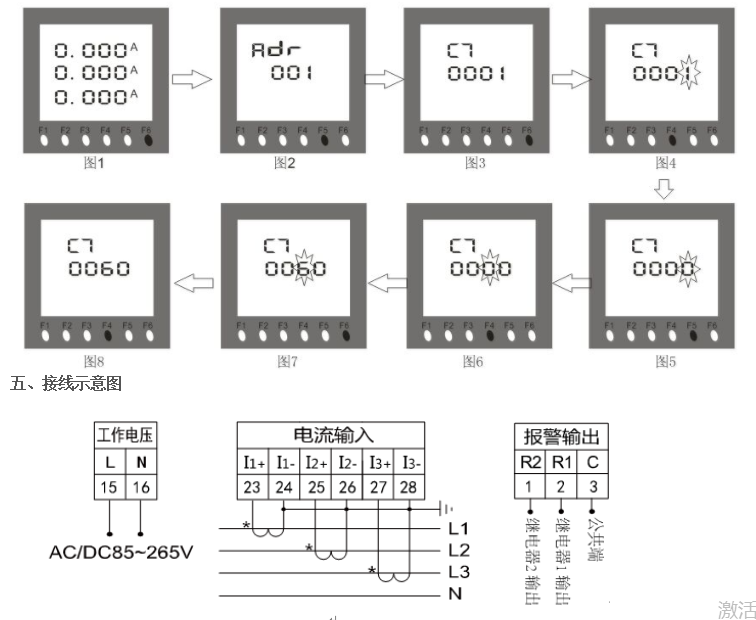

1、 初始狀態（圖1）下長按F6鍵3秒首先進入的菜單是儀表地址號設置（圖2）；
2、 輕按F5鍵一次，切換到CT變比設置菜單（圖3）
3、 輕按F6鍵一次，最下排數字的最后一位數閃爍，代表最后一位數被選中，處于可編輯狀態（圖4）
4、 連續按數據鍵F4直至將數字調整到0（圖5）
5、 按移位鍵F5將閃爍位向前移動一位（圖6）
6、 連續按數據鍵F4直至將數字調整到6（圖7）
7、 按F6鍵一次，取消閃爍（圖8），到此已經將初始CT=1修改成CT=60
8、 按返回鍵F4退出設置菜單，返回到初始狀態（圖1）
