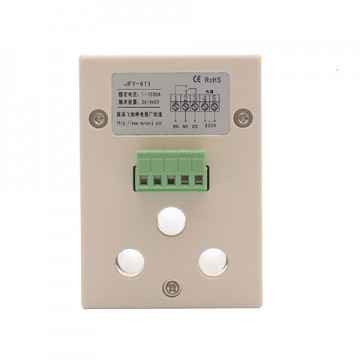

飛納得電機智能保護器JFY-811 應用方案
一、 基本工作原理
l 電流檢測
通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
l 過載保護
過載保護可分為定時限保護和反時限保護兩種模式，JFY-801只有定時限模式，JFY-802、JFY-808可通過設置參數F12選擇定時限或反時限模式。
1. 定時限模式
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
2. 反時限模式
過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY-802、808均提供5 條反時限曲線，見下表：
過載倍數 | 反時限曲線(F12) | |||||
1 | 2 | 3 | 4 | 5 | 0 | |
1.1 | 930 | 1861 | 2791 | 3721 | 4651 | F13 (定時限)
|
1.2 | 296 | 593 | 889 | 1185 | 1482 | |
1.5 | 87 | 174 | 261 | 349 | 436 | |
2 | 35 | 69 | 104 | 138 | 173 | |
3 | 13 | 25 | 38 | 51 | 63 | |
4 | 6.7 | 13 | 20 | 27 | 34 | |
5 | 4.2 | 8.4 | 13 | 17 | 21 | |
6 | 2.9 | 5.7 | 8.6 | 12 | 14 | |
7 | 2.1 | 4.2 | 6.3 | 8.4 | 10 | |
8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 | |
| 以上為過載動作時間(單位:秒) | |||||
l 欠載保護
當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。
負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。
l 三相不平衡保護
三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
l 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
l 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。
如果不需要自動恢復功能，只要將F51設為0。
時間繼電器功能
1. 如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。注：JFY-811的需要外置互感器二次互感如下圖，其它規格無需外置可忽略下圖，通過設定參數F19，可啟動二次互感。當使用800：5的線圈時，F19應該設定為160.當使用500:5的線圈時，F19應該設定為100.
