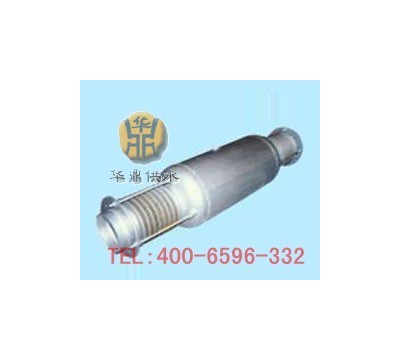

全外壓平衡型波紋管補償器(**WP)
一、 產品用途、特點
全外壓平衡(**WP)型波紋管補償器，主要用于補償管系的軸向位移，具有穩定性好，補償量大，無內壓推力等優點，但價格較高。主要應用于口徑較大，壓力較高且固定支架設置不易的蒸汽管線。
二、 適用工況
工稱壓力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作溫度：-50℃ - 420℃
介質：液體、氣體等。
法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等
三、 結構及材料
1.波紋管：不銹鋼304、316L、321等
2.法蘭、接管：碳鋼、不銹鋼304、316L、321等
3.拉桿螺栓、螺母：碳鋼
四、 安裝注意事項
1、 所通介質氯離子含量≤25PPM。
四、 安裝注意事項
1、 所通介質氯離子含量≤25PPM。
2、 嚴禁焊渣濺傷波紋管。
3、 必須按產品流向標志安裝。
4、 波紋管兩端必須合理的設置導向支座及固定支座。(詳見“波紋補償器管系支座設置”)
5、 不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
6、 禁止用安裝拉桿或限位拉桿起吊。
7、 安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
