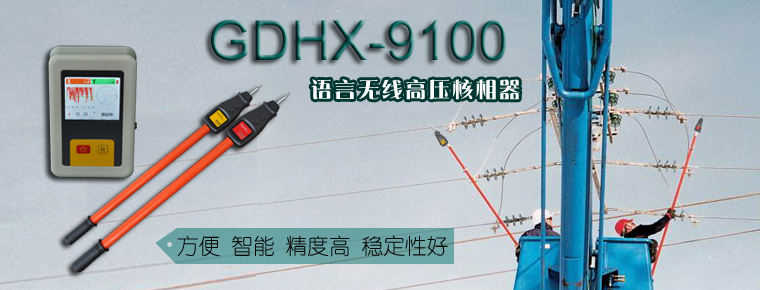

GDHX_9100_語言無線高壓核相器OEM服務

• 采用雙電源設計。發射器內置大容量免維護鋰電池，同時也能使用5號電池供電，內部鋰電池作為備用電源，在急用時如鋰電池未充電，此時可以使用普通的5號電池工作，徹底解決了鋰電池急用時充電的問題；
• 測試結果準確。通過多重軟件、硬件濾波，解決了測試結果誤報的現象；
• 采用3.5寸真彩液晶屏，清晰展示相向量圖及測試結果；
• 測試距離遠，可達到200米視距，并可穿墻使用；
• 多功能設計。具備核相、相序檢測、驗電等功能；
• 真人女聲播報測試結果,測試工作更加便捷；
• 伸縮式絕緣桿，攜帶、使用非常方便，絕緣性能符合電力絕緣工器具耐壓試驗要求。

電氣指標

• 可檢測電壓范圍：0.4 ~ 500kV (標準配置為6 ~ 110kV)；
• 無線傳輸距離：≥ 200米視距 (300米以上需定做)；
• 測試精度：0.1°；
• 同相定義：嚴格按照規程的規定設計，相角≤15°為同相，相角≥15°為不同相（也可根據用戶定義角度判斷范圍）；
• 工作頻率：45~60Hz，可用于國外60Hz電網的核相；

絕緣指標

• 發射器(兩個)本體采用高耐壓尼龍材料，絕緣等級：80kV/cm;
• 絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管，符合IEC/1C78標準具有防潮、耐高壓、抗沖擊、抗彎等特點，該材質特性見表一和表二，表三為此核相儀的綜合參數。

表一 絕緣桿機械、電氣特性

項   目	單 位	指 標
馬丁式耐熱性 ( 縱向 )	℃	>200
抗沖擊 ( 縱向 )	MPa/cm	>147
抗彎度 ( 縱向 )	MPa	>343
表面電阻系數 ( 水浸后 )	Ω	>10x10 11
體積電阻系數 ( 常態 )	Ω/cm	>10x10 31

表二 絕緣桿耐壓試驗參數

電壓  (kV)	長度 (m)	工頻耐壓  (kV)		時間 (min)	結果
		標準值	試驗值
6-10	1.5	44	44	1 ～ 5	合格
35	2.4	80	80	1 ～ 5	合格
66~110	2.8	254	254	1 ～ 5	合格

該產品符合國家GB13398-92、GB311.1-311.6-8、***L408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件DL/T971-2005》要求。

表三 綜合參數

序號	試驗項目	單位	試驗參數							備注
			3kV	6kV	10kV	35kV	110kV	220kV	500kV
01	啟動電壓	kV	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	合格
02	傳輸視距	m	> 200 米							合格
04	泄漏電流	μA	<30	<30	<30	<30	<30	<30	<30	合格
05	音響強度	dB	>75	>75	>>75	>75	>75	>75	>75	合格
06	直流電壓驗	kV	3	6	10	35	110	220	500	合格
07	工頻耐壓	0.3m/40kV								合格
08	抗電弧試驗	kV	3.6	7.2	12	42	130	260	600	合格
09	防短路試驗	kV	3.6	7.2	12	42	88	176	400	合格
11	溫度試驗	℃	-30~+45							合格
12	濕度試驗	%	95%	95%	95%	95%	95%	95%	95%	合格
13	自由跌落	次	10	10	10	10	10	10	10	合格
14	沖擊試驗	次	1000	1000	1000	1000	1000	1000	1000	合格
15	同相干擾	kV	<1.2	<2.4	<4	<14	<44	<88	<200	合格
16	反相干擾	kV	>1.8	>3.6	>6	>21	>66	>132	>300	合格
17	工作環境		戶內戶外							合格
18	工作電壓	V	8.7V							鋰電
19	靜態電流	μA	< 10							合格
20	動態電流	mA	< 20							合格
21	動態功耗	W	<0.2							合格
