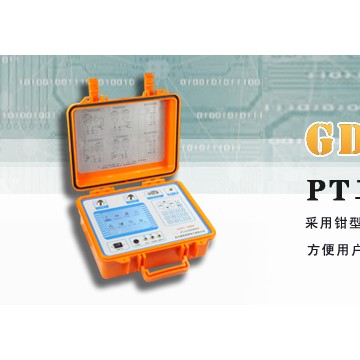

GDPT_2000F_PT二次負荷測試操作視頻

• 可以實現三相三線，三相四線、單相全自動測量；
• 使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；
• 儀器具有量程自動切換功能，保證測試精度；
• 采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；
• 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
• 采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
• 采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
• 次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
• 工作時間可以長達24小時（最長），可在充電狀態下測量。
• 附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
• 儀器體積小，重量輕。
• 極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
• 能存儲480組測量數據，斷電后能保持十年
• 中文界面大屏幕顯示，帶有RS-232通訊接口

1 . 環境條件

溫度： － 5 ° C ～ 40 ° C

相對濕度： <95% （ 25 ° C ） ——海拔高度： <2500m

外界干擾：無特強震動、無特強電磁場

2. PT 二次負荷測試時儀器主要技術指標

（ 1 ） PT 二次負荷測試

導納測量范圍 : 0.1ms — 50.0ms

導納測量準確度 :

二次電壓 （ 50V － 120V ）

D X= ± ( 1% × X+1% × Y ± 2 個字 )

D Y= ± (1% × X+1% × Y ± 2 個字 )

2 個字 —— 儀器的量化誤差

注意：測量值在 0.2mS 以下時，測試電壓應保持在 50V 以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為 5 個字

（ 2 ）   電壓表頭： 0.5%

3. CT 二次負荷測試時儀器主要技術指標

阻抗測量范圍： 0.1 Ω— 50.0 Ω

阻抗測量準確度：

D X= ± ( 1% × X+1% × Y ± 2 個字 )

D Y= ± ( 1% × X+1% × Y ± 2 個字 )

2 個字 —— 儀器的量化誤差

電流表頭： 1%
