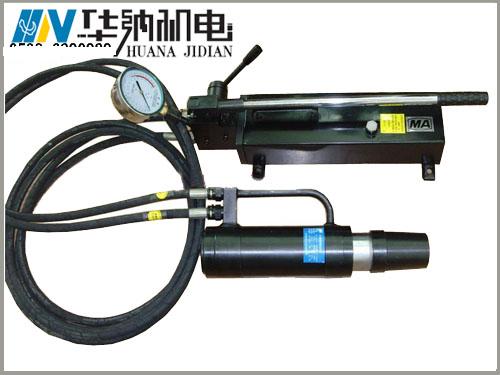

礦用錨索張拉機

產品名稱：礦用錨索張拉器，礦用錨索拉力機，礦用錨索張拉儀，礦用錨索張拉機具。

型號：MS15-200/60

用途：用于煤礦井下錨索安裝，特別適合煤礦井下無氣源場合下使用，由張拉千斤頂和SSD—H50型手動液壓泵組成。手動泵可根據要求調整輸出壓力驅動千斤頂對錨索施加要求的預緊力。該系統具有結構簡單、具有重量輕、移動方便、密封性好、事故率少、使用方便等特點。

主要技術指標：（1）錨索拉拔器額定拉力：300KN;（2）額定壓力：51.5MPa；（3）活塞行程：70mm； (4）活塞面積：35cm2;（5）手動雙速換向油泵額定壓力：63MPa；（6）操作阻力：≤50KN；（7）環境條件：環境溫度－20℃～45℃。

礦用錨索張拉器結構

雙速換向油泵雙速換向油泵主要由快速插頭座、快速插頭、壓力表、泵體、換向手柄、儲油器、加油孔蓋、壓桿手柄等組成。在泵體內部設有進、排油閥、順序閥、卸荷閥等。雙速換向油泵的特點是由雙柱塞組成。當油泵工作時,雙柱塞同時工作,快速輸油。當壓力達到設定壓力時大柱塞吸入的油通過順序閥返回儲油器,小柱塞繼續輸油至額定壓力。這樣既提高了效率,又減少了工作阻力當油泵需要換向時,扳動換向卸荷手柄順時針旋緊,泵體上端(快速接頭座)輸出壓力油,泵體下端(快速接頭)回油。當換向卸荷手柄逆時針旋緊時,體上端(快速接頭座)回油,泵體下端(快速接輸出壓力油。當換向卸荷方定松時,油泵卸荷。錨索拉拔器錨索拉拔器要由快速接頭座、快速接頭、手柄、油缸、支撐座等組成。在活塞內部設有漲緊錨索的卡具。拉拔器的油缸是一雙作用油缸,當壓力油通過快速接頭座進入油缸時,活塞向前運動,拉拔開始 壓力油通過快速頭入油缸時活塞塞退回,卡具自動張開

更換不同的支撐座,可取下安裝后的錨索卡頭。

·高壓油管總成

高壓油管總成主要由快速接頭、壓接管高壓油管、快速接頭座等組成。管路的連接采用快速接頭。該接頭采用鋼球閉鎖徑向密封。接頭內帶有單向閥芯,接頭分離時,能自動迅速地封閉管道,油液不外漏。用戶在使用過程中,不用任何工具就可快速拆裝,并可任意接長。
