電池的故障分析通常分為破壞性和非破壞性測試，非破壞性的無損分析相對于常規破壞性的測試目前更有利于失效分析。本節重點講解無損X-Ray測試；

什么是X-Ray測試？

X-Ray是利用陰極射線管產生高能量電子與金屬靶撞擊，在撞擊過程中，因電子突然減速，其損失的動能會以X-Ray形式放出。而對于樣品無法以外觀方式檢測的位置，利用紀錄X-Ray穿透不同密度物質后其光強度的變化，產生的對比效果可形成影像即可顯示出待測物之內部結構，進而可在不破壞待測物的情況下觀察待測物內部有問題的區域。

為什么要做電芯內部結構無損X-RAY檢測？

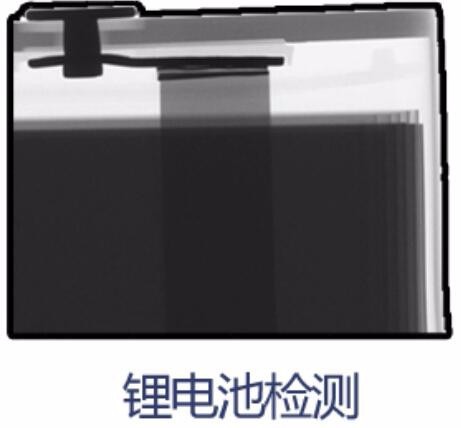

對于故障的電池，可以在不損壞電池的情況下做X-RAY檢測，觀察內部的正負極材料等；管控生產產品一致性，對于產品研發開發者提供了便利的分析手段。

測試步驟：

確認樣品類型/材料→樣品放入X-Ray設備檢測→圖片判斷分析→標注缺陷類型和位置。
