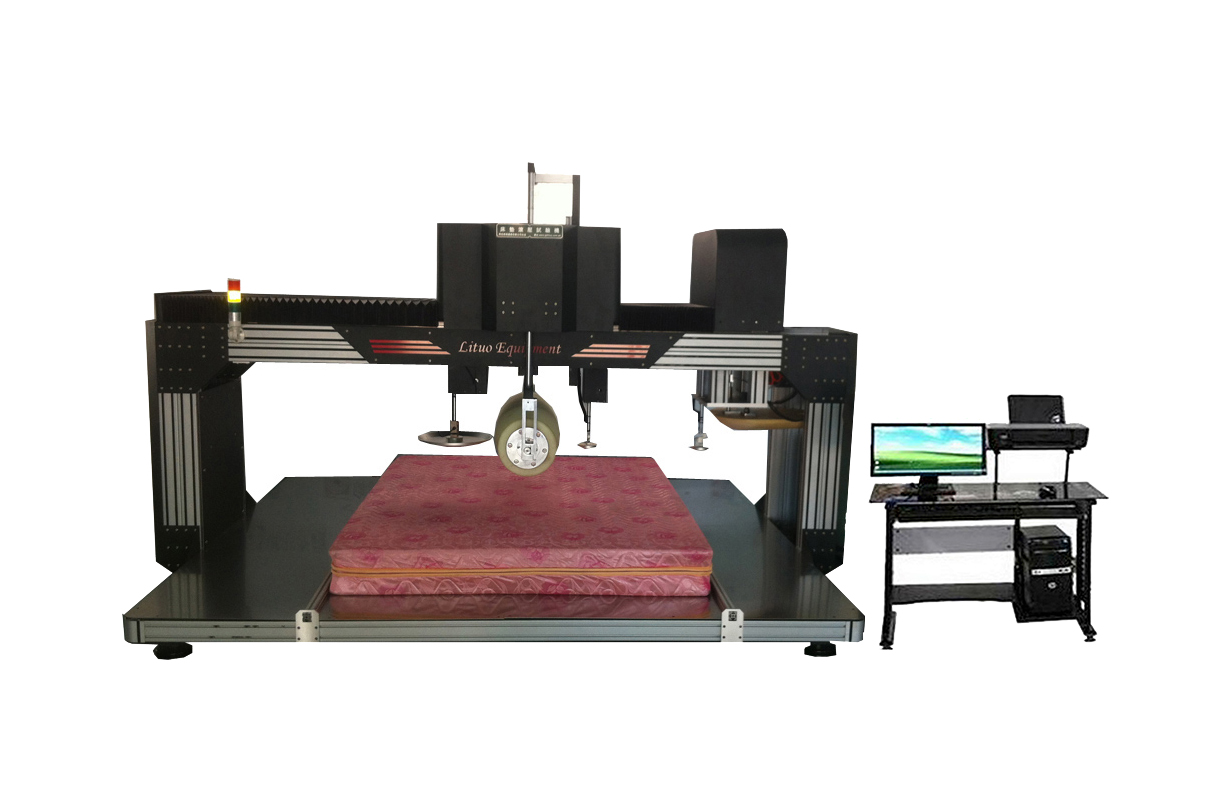

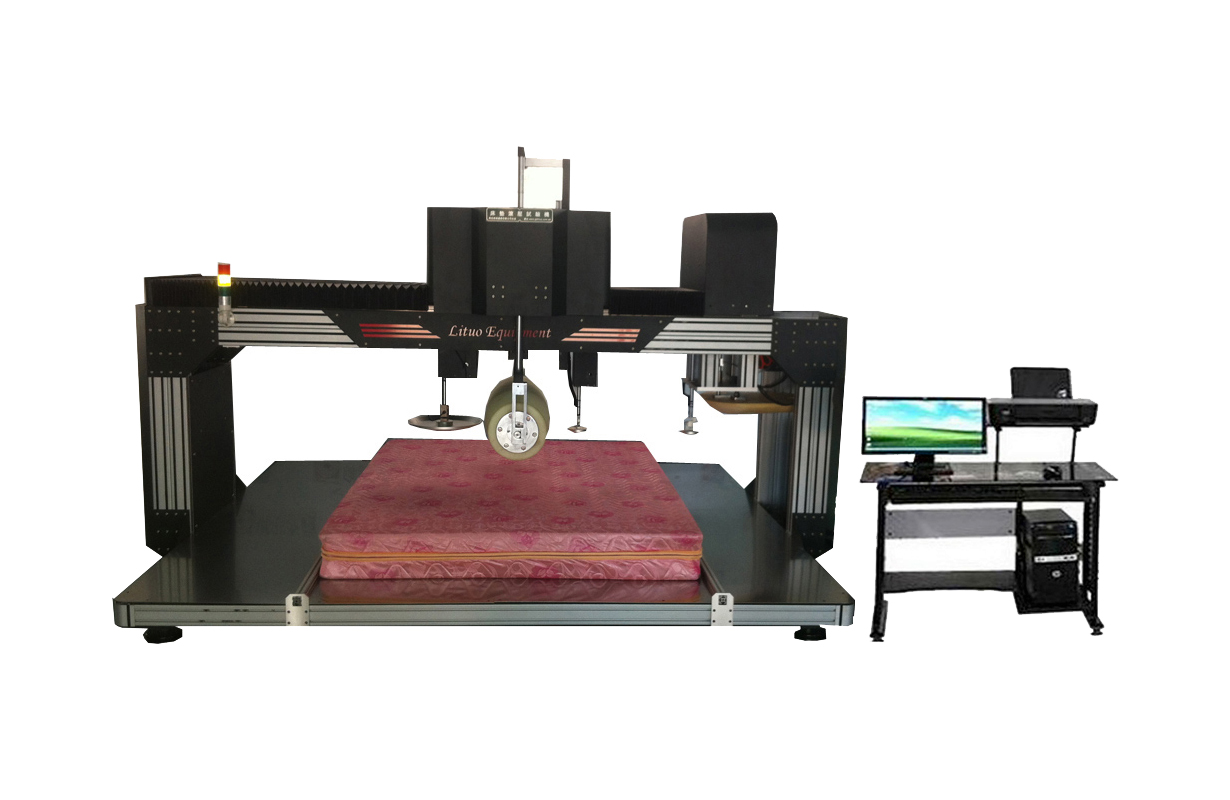

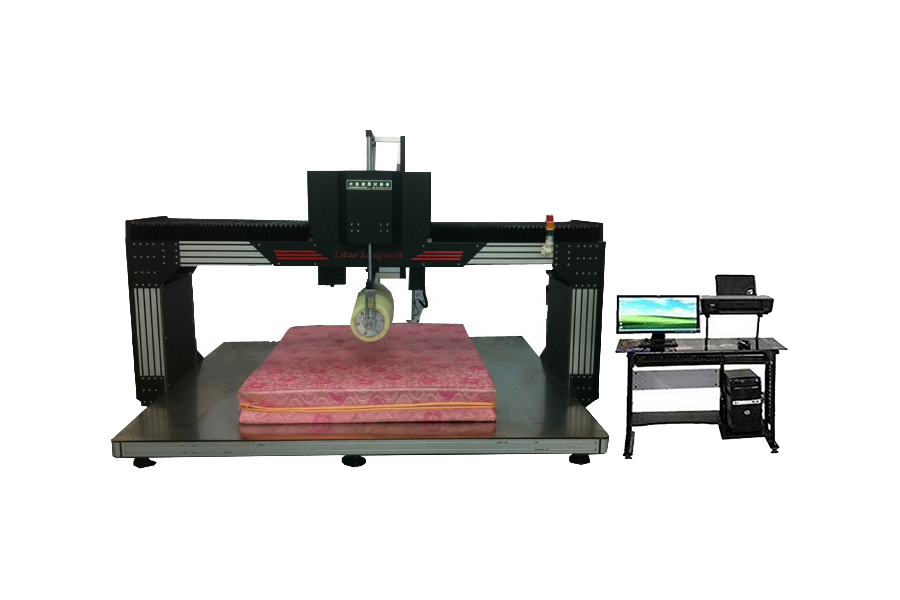

LT_JJ29_A_國標床墊鋪面耐久性試驗機(滾壓+測高)

LT-JJ29-A 國標床墊鋪面耐久性試驗機(滾壓+測高)

產品說明：國標床墊鋪面耐久試驗機是模擬人類睡眠中不斷的翻滾而設計的機器，鋪面滾壓耐久性是采用一個滾動式加載模塊置于水平放置的床墊加載部位，以一定頻率滾動，對床墊進行往復加載，以檢驗床墊對長期重復性滾動載荷的承受能力，滿足各類床墊制造商和標準的要求。用于判定床墊之品質及使用壽命，嚴格遵守國家標準對于力學測試的要求。適用于強力彈簧床墊、普通彈簧床墊、泡沫床墊、棕纖維彈性床墊等。本機主要用于床墊高度、鋪面耐久試驗。

符合標準

符合標準：該儀器符合GB/T 26706-2011《軟體家具 棕纖維彈性床墊》；QB/T 1952.2-2011《軟體家具 彈簧軟床墊》、BS EN 1957：2012標準對于力學測試的要求。

技術參數：
1.控制方式：電腦控制
2.鋪面耐久試驗裝置：
1)能驅動輥筒在床墊表面做相對水平運動的機械裝置：輥筒旋轉慣性矩為（0.5±0.05）Kgm2，加載頻率應為（16±2）次/min，靜荷載為（1400±7）N，試驗次數＞30000次；
2)輥筒：橢圓形，外形尺寸公差為±2mm，表面應堅硬、光滑、無刮痕及其它表面缺陷，長度(1000±2)mm，摩擦系數在（0.2～0.5）之間，輥筒倒角：R30，輥筒挺好直徑：300±1mm；
3)馬達：日本松下伺服馬達；
4)測試行程：床墊中心線左右各250mm；
5)測力裝置精度不低于1%，尺寸裝置精度不低于1mm，加載塊位置偏差為±5mm。
3.高度測量裝置：
1)高度測量精度：±0.5mm；
2)高度測量墊塊：測量表面為平整光滑的剛性圓柱體；
3)測量墊塊直徑：100mm,倒角R10；
4)墊塊施力速度：100±20mm/min；
5)垂直向下力：施4N力，此時圓形墊塊測量表面下表面與平板距離為床墊的墊面高度；
測量高度：床墊初始墊面高度,進行100次，29900次耐久試驗后，分別測其墊面高度；
測高系統：通過**設定力值，定速度的方式垂直向下施力，直接與PLC觸摸屏鏈接。
4.外觀：烤漆處理
5.測試臺面材質：不銹鋼
6.測試臺面離地面高度：500mm
7.外形尺寸：約3160*2450*1800mm（長*寬*高）
8.重量：約2噸
9.電源、功率：AC2201V 50HZ單相  約2KW

產品特點：
1.該設備滿足2種測試方法：鋪面滾壓耐久性測試，測試墊面高度試驗。
2.用電腦控制，實現全自動測試結果，一鍵控制全自動操作化和手動兩種測試模式。
3.鋪面滾壓耐久性試驗部分采用龍門式機械結構,用大推力伺服馬達以及高精密重載直線導軌作為傳動件；需采用知名品牌觸摸屏作為輸入控制，使操作控制更人性化且簡潔明了。
4.鋪面耐久性試驗的滾筒加載采用直線滑動軸承自由加載；耐久性試驗采用加載塊+直線滑動軸承自由加載, 因為僅存在直線軸承滾動磨擦,所以能保證加載力的準確性.故加載力更符合標準要求。
5.觸摸屏控制顯示，功能強大及智能化。
6.外觀美觀大方：全隱藏式布線，防止操作過程中的漏電及任何電源系統的危險性；承載面采用不銹鋼板，表面光滑，方便加載床墊；全鋼板底座，無需打孔固定地面，充分保證儀器運作時不位移，不抖動。
7.測試墊面高度試驗伺服電機作為驅動，標準規定的速度進行測試，顯示加載墊在試件上加壓的力值與對應凹陷值之間曲線圖，自動進行測高。
8.滾筒采用特殊材質，耐磨性好，表面光滑，不開裂，不變形，使用壽命長。
9.滾壓測試中點定位，自動尋找床墊中點，無需人工再次定位，PLC始點定位。
10.人性化的控制系統，界面簡潔，功能齊全，使用高速響應的觸摸屏，操作簡便。
11.可按照客戶要求的文件格式, 采用打印機打印輸出測試結果。
12.數據保護：斷電自動保存(斷電后數據可自動保存)。
13.底座采用高強度工業鋁型材及不銹鋼SUS304鋪面連接而成，常年經久不銹。
