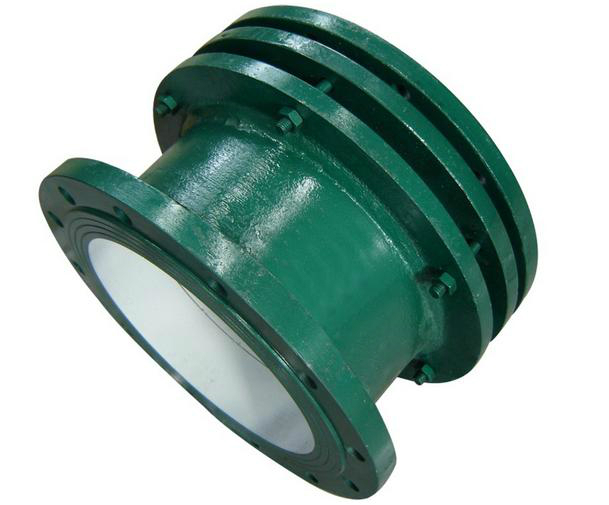

吉林華鼎RS型柔性套管式伸縮器物美價廉

產品介紹

  柔性套管式伸縮器-科技以人為本，伸縮器伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其挺好伸縮量就起到限位，確保管道的安全運行。


柔性套管式伸縮器作用:

主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。

1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

2. 該產品內管材分為鑄鐵（ HT ）、鍍鋅（ DX ）和鋼制（ SF ）三種。工作壓力分 PN6 、 PN10 、 PN16 三種。

3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。

4. 法蘭連接采用 GB4216.3 － 4126.5 標準。

5. 如選用其它規格可另行生產。

伸縮器連接方式：

法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。

柔性套管式伸縮器安裝注意事項:

1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。

3、需要進行“冷緊”的伸縮器，預變形所用的**構件應在管路安裝完畢后方可拆除。

4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸的黃色**定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

7、伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

產品特點

柔性套管式伸縮器說明:

1、RS型柔性套管式伸縮器解決了原套管式伸縮器不產生偏角的問題，本產品挺好偏角可達5.85度；

2、表中長度數值，均系無偏角時的數值；

3、本伸縮器由橡膠圈密封，伸縮器本身不能承受軸向拉力，一半將它安裝在平直管線上。若靠近彎管或丁字管安裝則應設置管道支墩，以免將伸縮器拉脫而漏水；

4、 本伸縮器中單盤短管可用外徑的鑄鐵主管代替；

5、法蘭連接尺寸采用GB2555-81標準；

6、表中為安裝長度。

產品用途

柔性套管式伸縮器適用范圍:

由于伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
