巴歇爾槽(又稱巴氏槽),是用于明渠流量測量的輔助設備。在液體流動過程中,非滿管狀態流動的水路稱作明渠(open channel),明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
一、材質類型:玻璃鋼、不銹鋼。 流量越大,相應增加壁厚。
二、選型注意事項:
1. 巴歇爾槽的尺寸與渠道安裝有關,請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。(參見下圖)
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

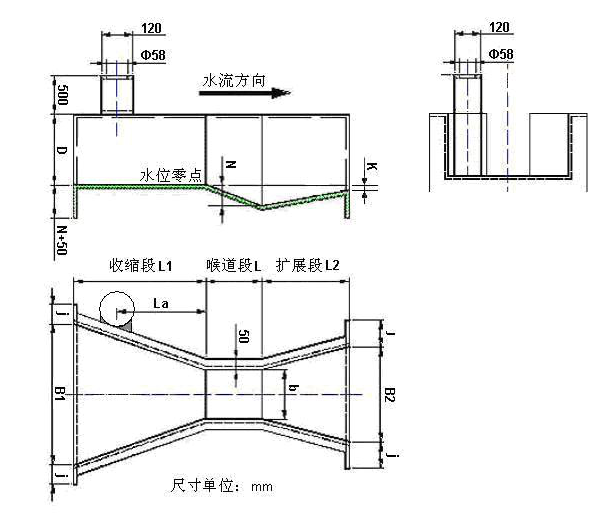

說明:以下圖形僅供參考,具體尺寸按照表格中的1-15號標準型制作。有特殊要求請訂貨時說明 。
巴歇爾槽制作完成成品尺寸:
序號 | 類型 | B值(mm) | 長*寬*高(mm) | 小時最大流量(m3) | 備注 |
1 | 標準型 | 25 | 635*267*265 | 19.44 | |
2 | 標準型 | 51 | 773*314*305 | 47.52 | |
3 | 標準型 | 76 | 914*359*517 | 115.56 | |
4 | 標準型 | 152 | 1525*500*730 | 399.6 | |
5 | 標準型 | 228 | 1630*675*890 | 903.6 | |
6 | 標準型 | 250 | 2845*980*1060 | 900 | |
7 | 標準型 | 300 | 2870*940*1200 | 1440 | |
8 | 標準型 | 450 | 2945*1120*1200 | 2268 | |
9 | 標準型 | 600 | 3020*1300*1200 | 3060 | |
10 | 標準型 | 750 | 3095*1480*1200 | 3960 | |
11 | 標準型 | 900 | 3170*1660*1200 | 4500 | |
12 | 標準型 | 1000 | 3200*1780*1250 | 5400 | |
13 | 標準型 | 1200 | 3320*2020*1250 | 7200 | |
14 | 標準型 | 1500 | 3470*2380*1250 | 9000 | |
15 | 標準型 | 1800 | 3620*2740*1250 | 10800 |
江蘇通達儀表有限公司為你提供的“污水排放口流量監測巴歇爾槽巴氏計量槽”詳細介紹,包括水文儀器價格、型號、圖片、廠家等信息。如有需要,請撥打電話:0517-84916586。
