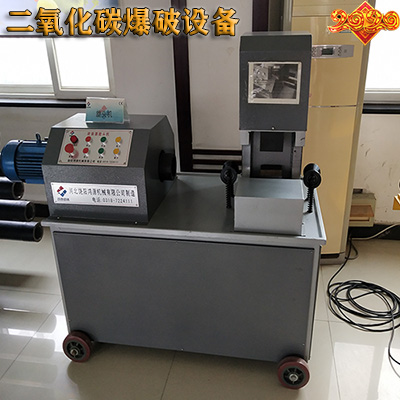

【二氧化碳爆破設備Carbon Dioxide blaster】
氣體爆破技術二氧化碳爆破設備 ,其包括膨脹管、上堵頭、活化器以及端蓋。膨脹管至少包括設有儲液腔的本體層及若干層包覆于本體層外側的增強層，上堵頭設于膨脹管的一端，上堵頭上設有與儲液腔相通的安裝口，活化器的一端伸入至儲液腔內，其另一端活動安裝在上堵頭處，端蓋與上堵頭相連接并罩設于活化器的上方，活化器與端蓋及上堵頭之間留有與儲液腔相通的間隙，端蓋上設有與間隙相通的充液孔。本申請中膨脹管內的二氧化碳在受熱氣化膨脹使壓強大于膨脹管的抗拉強度時，二氧化碳會沖破整個膨脹管向外泄能實現爆破，使用后毋須回。

1 .二氧化碳爆破設備，其特征在于，包括：膨脹管，其至少包括設有儲液腔的本體層及若干層包覆于本體外側的增強層；上堵頭，其設于膨脹管的一端并與膨脹管形成密閉容器，上堵頭上設有與儲液腔相通的安裝口；活化器，其一端穿過安裝口并伸入至儲液腔內，其另一端活動安裝在上堵頭處；端蓋，其與上堵頭相連接并罩設于活化器的上方，且活化器與端蓋及上堵頭之間留有與儲液腔相通的間隙，端蓋上設有與間隙相通的充液孔，在充液時，充液孔與間隙形成充液通道，在充液完成后，儲液腔內的壓強大于外界以頂壓活化器使其抵靠在端蓋上以使間隙與充液孔之間形成密封。

2 .本體層由鋼材、紙材、有機玻璃、至少兩種制成。
3 .增強層由玻璃鋼、碳纖維、環氧樹脂、芳綸纖維、硼纖維、碳化硅纖維、石棉纖維或石墨烯的一種或至少兩種制成。
4 .增強層外還包覆有至少一層包覆層，包覆層由UV硬化膠、環氧樹脂膠、瞬間膠、厭氧膠、石膏或水泥中的一種或至少兩種制成。
5 .安裝口包括有直徑由上至下逐漸減小的錐形段，活化器包括設于儲液腔內的活化筒及封堵在活化筒)的一端的封堵頭，封堵頭為階梯狀柱體，且其直徑大的一段卡設在錐形段上，封堵頭直徑大的一段的周側面上開有若干段沿封堵頭軸向延伸的連通缺口槽，且連通缺口槽使充液孔與所儲液腔相連通。

6 .活化筒內設有活化劑，活化劑浸設有隱爆氣，隱爆氣上連接有引爆導線，引爆導線遠離隱爆氣的一端穿過封堵頭向外延伸并正對充液孔。
7 .端蓋上設有用于容置封堵頭的容置腔，容置腔內設有一平面部及與一平面部連接沿膨脹管的軸向斜向下延伸的一斜面部，充液孔設于一平面部上，封堵頭上設有與一平面部形狀相適配的二平面部及與二平面部連接與一斜面部形狀相適配的二斜面部，二斜面部上設有安裝凹槽，安裝凹槽內設有壓緊密封圈。
8 .本體層上設有泄能結構。
9 .泄能結構包括若干個設于本體層上并繞本體層軸線周向分布的泄能孔及設于本體層內側或本體層與增強層之間用于封堵泄能孔的泄能片。
10 .泄能結構為沿本體層的軸向設置的應力槽或為包括若干個設于本體層上并沿本體層的軸向分布的泄能孔及設于本體層內側或本體層與增強層之間用于封堵泄能孔的泄能片。

【技術領域Technical field】
氣體爆破技術領域，尤其涉及用于巖體爆破的重復使用二氧化碳致裂器。

【背景技術Background technique】
氣體爆破技術是利用易氣化的液態或固態物質氣化膨脹產生高壓能量以實現爆破，其中二氧化碳氣爆技術應用非常廣泛。二氧化碳氣爆技術于20世紀50年代就開始被英國重視和開發，初是專門為高瓦斯礦井的采煤工作研發的，由于其只產生低噪聲和低振動，與詐藥相比具有價格低、安全、易于使用等優點，目前已廣泛應用于采礦業、地質勘探工程、地鐵與隧道及市政工程、鋼鐵行業和水泥行業當中。現在市面上存在著有利用二氧化碳氣爆技術原理制成的二氧化碳致裂器，該種二氧化碳致裂器設有用于儲存液態二氧化碳并可重復使用的膨脹管，致裂器在經氣爆后可回收膨脹管再充液以重復使用，但該種二氧化碳致裂器在實現爆破后需要回到爆詐點回收膨脹管，而經氣爆后的爆詐點環境往往由于巖石運動原因造成膨脹管回收困難。

【發明內容Inventing content】
為了解決上述問題，本申請提供了在氣爆后毋須回收膨脹管的一種二氧化碳爆破設備。
二氧化碳爆破設備，包括：膨脹管，其至少包括設有儲液腔的本體層及若干層包覆于本體層外側的增強層；上堵頭，其設于膨脹管的一端并與膨脹管形成密閉容器，上堵頭上設有與儲液腔相通的安裝口；活化器，其一端穿過安裝口并伸入至儲液腔內，其另一端活動安裝在上堵頭處；端蓋，其與上堵頭相連接并罩設于活化器的上方，且活化器與端蓋及上堵頭之間留有與儲液腔相通的間隙，端蓋上設有與間隙相通的充液孔，在充液時，充液孔與間隙形成充液通道，在充液完成后，儲液腔內的壓強大于外界以頂壓活化器使其抵靠在端蓋上以使間隙與充液孔之間形成密封。
安裝口包括有直徑由上至下逐漸減小的錐形段，活化器包括設于儲液腔內的活化筒及封堵在活化筒的一端的封堵頭，封堵頭為階梯狀柱體，且其直徑大的一段卡設在錐形段上，封堵頭直徑大的一段的周側面上開有若干段沿封堵頭軸向延伸的連通缺口槽，且連通缺口槽使充液孔與所儲液腔相連通。

活化筒內設有活化劑，活化劑浸設有隱爆氣，隱爆氣上連接有引爆導線，引爆導線遠離隱爆氣的一端穿過封堵頭向外延伸并正對充液孔。端蓋上設有用于容置封堵頭的容置腔，容置腔內設有一平面部及與一平面部連接沿膨脹管的軸向斜向下延伸的一斜面部，充液孔設于一平面部上，封堵頭上設有與一平面部形狀相適配的二平面部及與二平面部連接與一斜面部形狀相適配的二斜面部，二斜面部上設有安裝凹槽，安裝凹槽內設有壓緊密封圈。本體層上設有泄能結構。
進一步的，泄能結構包括若干個設于本體層上并繞本體層軸線周向分布的泄能孔及設于本體層內側或本體層與增強層之間用于封堵泄能孔的泄能片。
泄能結構也可為包括若干個設于本體層上并沿本體層的軸向分布的泄能孔及設于本體層內側或本體層與增強層之間用于封堵泄能孔的泄能片。
泄能結構也可為為沿本體層的軸向設置的應力槽。
與現有技術相比，本申請有如下優點：
膨脹管內的二氧化碳在經活化器的引爆受熱氣化膨脹后，當膨脹管內的壓強大于膨脹管的抗拉強度時，二氧化碳會沖破整個膨脹管向外泄能實現爆破，使用戶在使用后毋須回收膨脹管，十分方便，且氣爆時二氧化碳是沖破整個膨脹管向外泄能，能提高對膨脹管周邊環境的氣爆效果。為了更清楚地說明本申請實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹。
