電廠專用氣相色譜儀

電廠專用氣相色譜儀

適用范圍：
供電局、發電廠、沖油電器（包括變壓器、電抗器、電流互感器、電壓互感器、充電套管、氣體繼電器）等

產品描述：

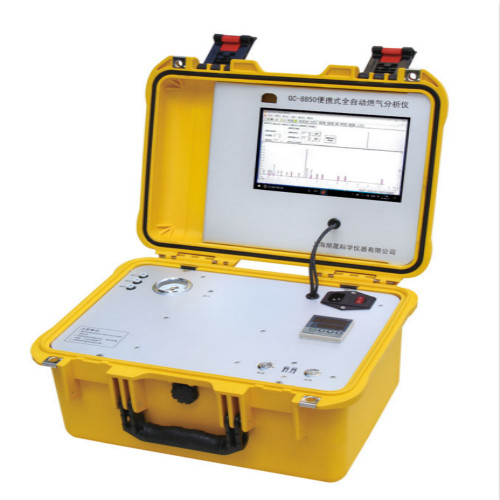

  GC-3000型便攜式氣相色譜儀是上海烜晟科學儀器有限公司zui新出品的一款高性能儀器。該儀器外觀時尚，造型美觀；采用12寸平板電腦，顯示內容豐富直觀；電路采用自主研發的多CPU控制技術，性能**，擴充性強實現多種場合分析。該儀器可廣泛用于電力、環境、醫藥、農藥、石油、煤碳、商檢、防疫、院校、科研、化工業中控制及檢測的常規分析。
公司應用技術部以GC-3000便攜式色譜儀為基礎相繼開發出；變壓器油溶解氣專用儀、礦井氣分析專用儀、燃氣熱值分析儀、非甲烷總烴分析儀、環境VOC分析儀、溶劑殘留分析儀、土壤農藥殘留分析儀。

沖油電器絕緣油溶解氣簡介
沖油電器在長期運行當中, 由于油和固體絕緣材料逐漸老化、變質，會分解出少量的氣體(主要有 H2、甲烷 CH4、乙烷 C2H6、乙烯 C2H4、乙炔 C2H2、一氧化碳 CO，二氧化碳 C02等7種)。 當沖油電器/發生故障時，這些氣體的產氣量會迅速增加，故障點溫度較低時，甲烷比例較大，溫度升高時，乙烯、氫氣組分急劇增加，比例增大。當嚴重過熱時，還會產生乙炔氣體。固體絕緣的過熱性故障時，除產生上面的低分子烴類氣體外，還會產生較多的 CO, C02。隨著溫度的升高，CO/CO2的比值逐步增大，從而通過油中氣體的各種成分含量多少來判斷故障的性質及程度。所以在沖油電器運行中，定期測量油中的氣體組分和含量，能及時發現變壓器/的潛伏性故障。以保障電網安全有效運行的有效手段，也是充油電器制造廠家對其設備進行出廠檢驗的必要手段。

執行標準：
GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、
GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》


儀器特點：
● 該儀器內置12寸平板電腦，顯示內容豐富直觀，可直接顯示譜圖及結果。并具有一鍵式送樣檢測，可**隨時隨地操作使用；
● 儀器采用全微機控制系統，獨特的總線控制平臺可模塊化擴展色譜系統；
● 全新數字設計，高集成電子電路,具有優良的可靠性及抗干擾能力，
● 完善的溫度過熱保護及鉑電阻開路、短路報警功能，保證溫度不失控；
● 該機集分析柱、檢測器、工作**，電腦于一體便攜式分析儀。
● 一體式密封加熱，散熱比小，效率更高，節約能耗。
● 具有6路溫控，各路控溫均由室溫～450℃任設，增量：1℃， 精度：±0.1℃
● 具有9階程序升溫，滿足復雜樣品分析。
● 程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）
● 8路外控事件，可實現儀器自動化操作，通過敷設管道可實現在線分析。
● 多種進樣方式任選：柱頭進樣、分流/不分流進樣、閥進樣、頂空進樣。
● 雙柱并聯，三檢測器（FIDI、TCD、甲烷轉化爐FIDII）流程，
● 首次開機預熱時間不超過 20 分鐘；再次開機無需預熱；
● 一次進樣完成絕緣油中溶解氣體7組分全分析（H2、CH4、C2H6、C2H4、C2H2、CO、CO2）。
● 該機為氣體行業專用機型，根據用戶不同需求安裝六通閥或十通閥
● 氣體自動取樣泵、自動進樣閥，提高檢測結果重復性。
● 通過束管可遠距離采樣，實現在線分析
● 可配鼠標、打印機

儀器參數：
 ■ 氫火焰離子化檢測器（FID）
          檢測限：Mt≤8×10-12g/s （正十六烷-異辛烷溶液）；
        基線噪音：≤5×10-14A
        基線漂移：≤1×10-13A/30min
       線性范圍： ≥106
■ 熱導檢測器（TCD）
          靈敏度：S≥3500mV?ml/mg(正十六烷-異辛烷溶液)
        基線噪聲：≤10μV
        基線漂移：≤30μv/30min
        線性范圍：≥104
■ 定量重復性RSD≤3%
■ 定性重復性RSD≤1%
■ zui小檢測濃度：


■ 儀器尺寸：470mm×360mm×220mm（長*深*高)
■ 輸入電源：AC220V  DC12V  24V
■ 整機重量：13KG（約）

色譜分析色譜圖:

配置清單：
