1功能特點

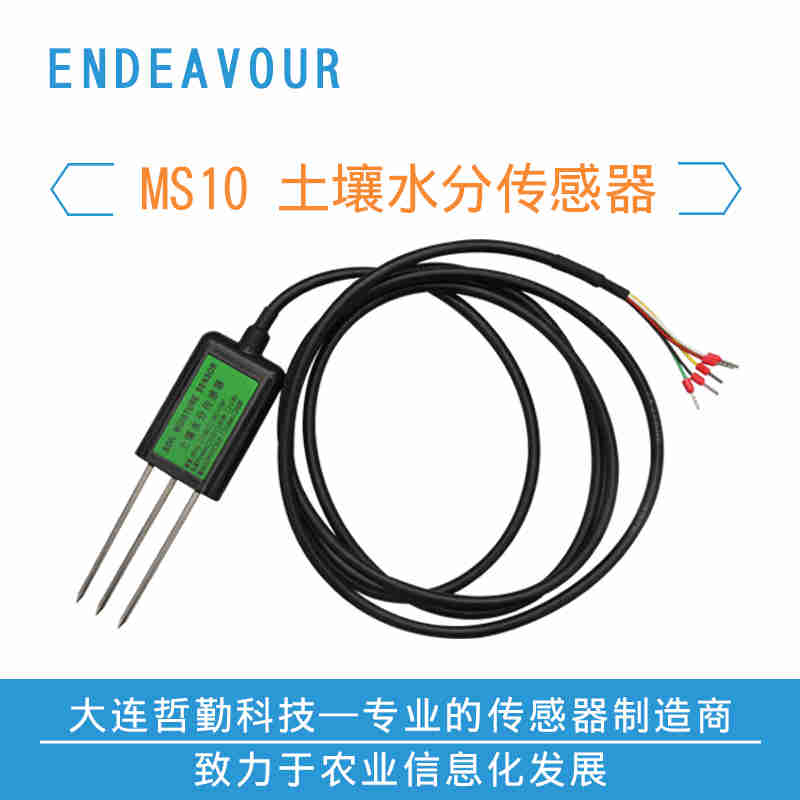

土壤水分傳感器是一款高精度、高靈敏度的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接**地反映各種土壤的真實水分含量。MS10土壤水分傳感器可測量土壤水分的體積百分比，是符合目前國際標準的土壤水分測量方法。適用于土壤墑情監測、科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理、糧食倉儲、溫室控制、精細農業等，同時在水利、氣象及各種顆粒物含水量的測量。
·測量精度高，響應速度快、互換性好
·密封性好，耐腐蝕，可長期埋入土壤中使用
·采用阻燃環氧樹脂固化，完全防水，可承受較強的外力沖擊
·鋼針采用優質材料，可經受長期電解，可經受土壤中的酸堿腐蝕
·測量精度高，性能可靠，受土壤含鹽量影響較小，可適用于各種土質
·具備電源反接保護功能
2 技術參數
技術參數 | |||
信號輸出類型 | 電壓輸出0-2V 輸出阻抗<1Kohm | 電流輸出4-20mA 負載電阻<500ohm | RS485接口,Modbus協議 |
供電電壓 | 5-30V/DC直流 | 12-30V/DC直流 | 5-30V/DC直流 |
挺好功耗 | 40mA@24V DC直流 | 80mA@24V DC直流 (當兩電流輸出通道均為20mA時) | 30mA@24V DC直流 |
土壤水分測量區域 | 以中央探針為中心，半徑為7cm的圓柱體內 | ||
響應時間(水分與溫度) | 小于 1秒 | ||
土壤水分測量量程 | 可選量程： 0-30% 容積含水率 0-50% 容積含水率 0-100% 容積含水率 | ||
土壤水分測量精度 | 0-53%范圍內為±3%; 53-100%范圍內為±5% | ||
土壤溫度測量量程 | -40~80℃ | ||
土壤溫度測量精度 | ±0.5℃ | ||
防護等級 | IP68 | ||
運行環境 | -40~85℃ | ||
儲存環境 | -40~85℃ | ||
探針材料 | 食品級不銹鋼 | ||
密封材料 | 黑色阻燃環氧樹脂 | ||
安裝方式 | 全部埋入或探針全部插入被測介質 | ||
3 電氣連接
3.1接線說明
型號 | 接線圖 |
電壓輸出型 | 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號(溫度) 棕色(O2): 輸出信號(含水率) |
電流輸出型 | 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號(溫度) 棕色(O2): 輸出信號(含水率) |
RS485接口型 Modbus協議 | 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 請勿連接 棕色(O2): 請勿連接 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- 綠色(SET): 接V+(電源正)時上電啟動模塊進入“設置模式”。不連接或者接G(電源地)時上電啟動進入“運行模式”。
模塊的配置參數如Modbus地址，波特率，校驗位，通訊協議等是由模塊內部的EEPROM（掉電存儲設備）內存儲的。有時會忘記這些參數的具體配置而導致不能與模塊進行通訊。為了防止這個問題，模塊有一特殊的模式稱作“設置模式”。當模塊以“設置模式”上電啟動時，模塊會以以下參數進行通訊： 1. Modbus地址固定為0 2. 通信配置為9600,N,8,1（9600bps，無校驗位，8個數據位，一個停止位） 3. 通信協議為Modbus-RTU EEPROM中的配置參數不會因為模塊進入“設置模式”時而改變，當模塊處于“運行模式”時仍會按照EEPROM中的這些配置參數進行通訊。
|
4.2 選型訂購
系列 | 代碼1 | 測量參數 | |||
MS10- | A B | 土壤體積含水率(VWC)與溫度 土壤體積含水率(VWC) | |||
代碼2 | 土壤體積含水率范圍 | ||||
A B C | 0-100% 0-50% 0-30% | ||||
代碼3 | 輸出信號 | ||||
A B C D E F G | 電壓輸出0-2V 電流輸出4-20mA RS485接口,Modbus協議 RS485接口,Modbus協議 & 電壓0-2V輸出 RS485接口,Modbus協議 & 電流4-20mA輸出 SDI-12接口 客戶訂制 | ||||
型號舉例： MS10系列，土壤體積含水率(VWC)與溫度，土壤體積含水率范圍0-100%，RS485接口,Modbus協議。選型代碼如下： | |||||
MS10- | A | A | C | ||
4.3 安裝說明
快速測量法：選定合適的測量地點，避開石塊，確保鋼針不會碰到石塊之類堅硬物體，按照所需測量深度刨開表層土，保持下面土壤原有的松緊程度，握緊傳感器體垂直插入土壤，插入時不可前后左右晃動，確保與土壤緊密接觸。一個測點的小范圍內建議測多次求平均。
埋地測量法：垂直挖直徑大于20厘米的坑，深度按照測量需要，然后在既定深度將傳感器鋼針水平插入坑壁，將坑填埋壓實，確保與土壤緊密接觸。**一段時間后，即可進行連續數天、數月乃至更長時間按的測量和記錄。
如果在較堅硬的地表測量時，應先鉆孔（孔徑應小于探針直徑），再插入土壤中并將土壓實然后測量；傳感器應防止劇烈振動和沖擊，更不能用硬物敲擊。由于傳感器為黑色封裝，在強烈陽光的照射下會使傳感器使急劇升溫（可達5０℃以上），為了防止過高溫度對傳感器的溫度測量產生影響，請在田間或野外使用時注意遮陽與防護．
5 土壤體積含水率，溫度與輸出的換算
型號 | 參數范圍 | 換算關系 |
電壓輸出0-2V | 對應溫度-40-80℃
| 溫度=60.0*電壓-40。如測量到電壓為1.5V，則溫度=60.0*1.5-40=50.00℃。 |
對應容積含水率0-30% | 容積含水率=0.15*電壓。如測量到電壓為1.5V，則容積含水率=0.15*1.5= 0.225=22.5%。 | |
對應容積含水率0-50% | 容積含水率=0.25*電壓。如測量到電壓為1.5V，則容積含水率=0.25*1.5=0.375=37.5%。 | |
對應容積含水率0-100% | 容積含水率=0.5*電壓。如測量到電壓為1.5V，則容積含水率=0.5*1.5=0.75=75.0%。 | |
電流輸出4-20mA | 對應溫度-40-80℃
| 溫度=7.5*電流-70。如測量到電流為10mA，則溫度=7.5*10-70=5.00℃。 |
對應容積含水率0-30% | 容積含水率= 0.01875 *(電流-4)。如測量到電流為10mA，則容積含水率=0.01875 *(10-4)= 0.1125 =11.25%。 | |
對應容積含水率0-50% | 容積含水率= 0.03125 *(電流-4)。如測量到電流為10mA，則容積含水率=0.03125 *(10-4)= 0.1875 =18.75%。 | |
對應容積含水率0-100% | 容積含水率= 0.0625 *(電流-4)。如測量到電流為10mA，則容積含水率=0.0625 *(10-4)= 0.375=37.5%。 | |
RS485接口,Modbus協議 | 對應溫度-40-80℃
| 溫度=溫度寄存器值/100。如讀取到的數據為2013，則溫度= 2013/100=20.13℃。 |
對應容積含水率0-30% 對應容積含水率0-50% 對應容積含水率0-100% | 容積含水率=容積含水率寄存器值/10000。如讀取到的數據為1568，則濕度= 1568/10000=15.68%。 | |
客戶訂制 | 訂制型號的輸出請聯系技術支持。 |
注：公式中電壓單位為伏(V), 電流單位為毫安(mA)
