一、 設備用途：
ACF貼附（預貼)機又稱“ACF貼附機”、“ACF預壓機”、“ACF邦定機”， 采用發熱管加熱方式、氣缸推動刀片半切斷ACF保護離型膜、氣缸拔離粘膠與離型膠、根據ACF型號不一選擇對應貼附時間、對應壓頭氣缸出力值，根據貼附長度步進電機送料，將ACF膠貼附于液晶玻璃(LCD)、觸摸屏玻璃（TP）、FILM SENSOR上。
二、適應范圍：
主要適用在液晶模組、觸摸屏FOG、COG生產、維修工藝中FPC、COF、TAB、IC與LCD 及PCB等組合邦定。
三、性能特點：
高精度步進給料裝置及45度斜角自動半切，有效保證ACF貼附精度；所有收放料機構均采用可調式同心圓料盤及料寬千分尺調節機構來精準調節ACF貼附寬度；懸浮式連接及散熱鋁裝置，完全避免了因熱傳遞所帶來的氣動組件損傷；操作系統內置參數補償功能，進一步優化設備功能精準性；配置日本溫控模塊具有高精度控溫、事件輸出、PID等高集成功能。
四、產品參數及產能
Panel & Glass適用最大尺寸7.0in,最小尺寸2.0in；厚度≥1mm；
ACF類型2層或3層；寬度1-5mm； 長度4-70mm；
ACF貼附機設備理論產能每小時可貼600片，產品合格率98%
五、設備技術參數
工作氣壓：0.2-0.5Mpa；貼附精度：±0.1mm
供需電源：AC220V 50-60Hz 1500W 16A
外形尺寸：L560×W530×H1300 mm（以實際尺寸為準）

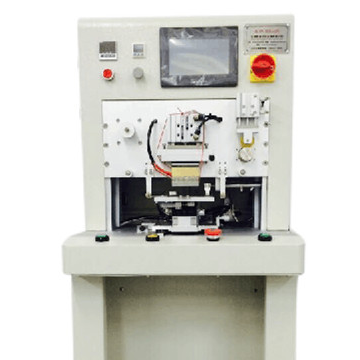

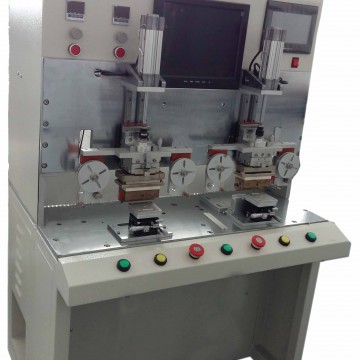

六、詳細圖解
