飛納得電動機保護器NDB-1 CE產品認證

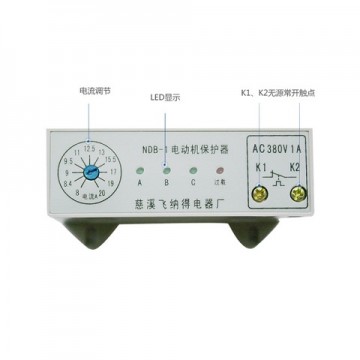

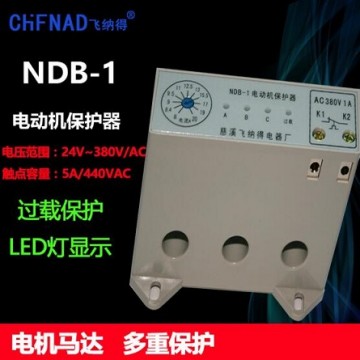

一、 產品概述
NDB-1系列電動機保護器適用于交流45～60Hz，電壓24V至380V的供電電路中與交流接觸器等開關電器組成電動機的控制電路。當電動機的主電路出現斷相、過載、三相不平衡等非正常工作狀態時，保護器能夠及時分斷開關電器的觸頭，斷開電動機的三相電源，快速可靠地保護電動機。
保護器采用穿芯式電流取樣檢測技術，可控硅輸出，結構簡單、使用方便、工作可靠，并且具有無功耗、壽命長、動作時無電弧產生等優點，是理想的用于電動機保護的電器產品。
保護器符合EN60947-1、EN60947-5、EN60204-1標準GB14048.4標準的要求。
二、 主要技術參數

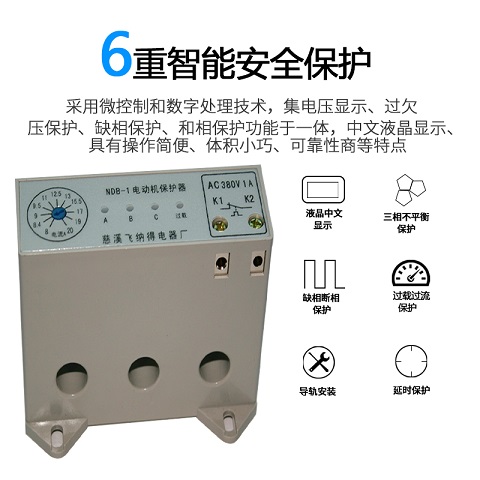

㈠、保護功能：斷相保護、三相不平衡保護、堵轉和過載過流保護。
1、 斷相保護：當電動機的三相電源中任意一相缺相或電動機內部斷相時，保護器動作滯后時間≤1S。
2、 三相不平衡保護：當電動機的三相電源中任意兩相工作電流相差超過（50±10）%時，保護器動作滯后時間≤1S。
3、 過載過流保護：當電動機的工作電流達到額定值的1.2倍～6倍時，保護器的動作滯后時間為80S～10S（反時限特性）。
㈡、輸出接口復位方式：控制回路斷電復位；復位時間：（60±10）S。
㈢、工作方式：不間斷工作式。
㈣、適用電壓范圍：AC24V～380V/45～60Hz。
三、 NDB-1保護器選用規格
表一：
|
規 格 |
電流調節 范 圍 |
適用電機 功 率 |
導線孔徑 |
輸出接口控制電流 |
啟動延時 時 間 |
備 注 |
|
5A |
2.5～5A |
1.5～2.5KW |
Φ11.5 mm |
1A/380V （AC） |
5S 10S 20S （分三檔）
|
啟動延時時間： 指流過電動機保護器主回路的電流從零突加到 5倍設定電流值，到保護器動作跳閘所需的時間。 |
|
10A |
4～10A |
2～5KW |
||||
|
20A |
8～20A |
4～10KW |
||||
|
40A |
16～40A |
8～20KW |
||||
|
80A |
32～80A |
16～40KW |
||||
|
160A |
63～160A |
32～80KW |
Φ29.6mm |
|||
|
320A |
128～320A |
64～160KW |
表二：保護器規格與一次穿孔匝數配合
|
電動機規格 |
一次穿孔匝數 |
備 注 |
|
0.5～1A （250～400W） |
6匝 |
用戶應根據需要保護的電動機的額定工作電流選擇相應的電動機保護器。在特殊情況下，大規格保護器可用增加穿過保護器的導線孔的電源線匝數的方法應用于小功率電動機的保護，小規格保護器可通過安裝于電流互感器二次側的方法，應用于大功率電動機的保護。 |
|
1～1.5A （500～750W） |
3匝 |
|
|
1.5～2A （750～1000W） |
2匝 |
|
|
2A（1KW） 或以上 |
1匝 |
正常工作條件和安裝條件
1、 環境溫度：-25℃～+65℃。
2、 工作頻率：45～60Hz。
3、 工作電壓：24V～380V。
4、 輸出接口負載能力：AC380V 1A ，COSΦ=0.3～0.4。
5、 安裝尺寸：符合JR16熱繼電器標準。
6、 安裝位置：任意角度安裝及防護等級IP40。
