飛納得電機保護器JLW-180 型號及選型方法
一、 產品概述

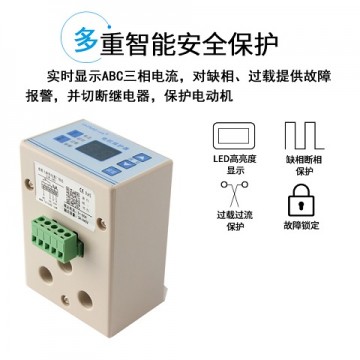

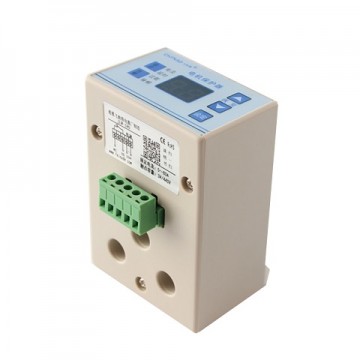

本產品是是傳統熱繼電器的升級換代產品，采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時，內部繼電器常閉觸點斷開，切斷電動機電源。
二、 主要技術指標
|
指 標 |
規 格 |
|
整定電流范圍 |
5～80A |
|
電流測量精度 |
±1% |
|
電源電壓 |
默認AC 220V（以產品標簽為準） |
|
觸點容量 |
3A/440VAC（純阻性負載） |
l 操作指南整定電流與動作時間設定
長按“Sel”鍵2秒， “電流”燈亮，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵，可以繼續設定動作時間，設定好后按“Sel”鍵保存并退出，或者等10秒后保護器會自動保存并退出
三、
l 告警（保護）狀態恢復
發生故障告警時，LED小燈會顯示故障原因是過載還是缺相，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，也可給保護器重新上電來恢復。
四、 基本工作原理
l 電流檢測
保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。
l 過載保護
當負載電流超過整定電流，并且持續時間達到設定的過載動作時間時（默認10秒），繼電器斷開，切斷電動機電源。
l 缺相保護
缺相持續超過2秒，繼電器斷開，切斷電動機電源。
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
|
過載保護類 |
F1 |
額定電流 （整定電流） |
5.0 – 80 |
16 |
A |
這個參數可以直接長按Sel設定 |
|
F2 |
過載動作時間 |
1 – 99.0 |
10.0 |
秒 |
|
