飛納得智能電機保護器JFY-813 原理圖
一、產品概述

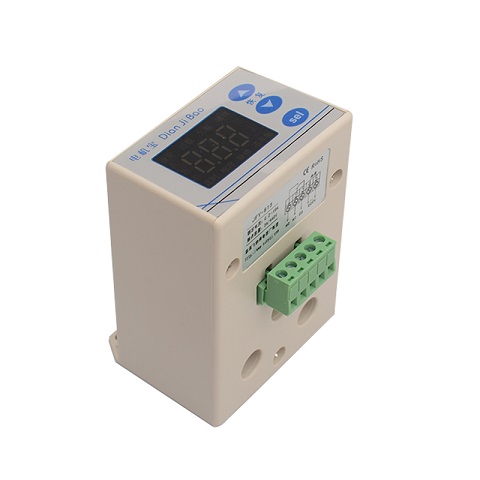

本產品是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED 顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

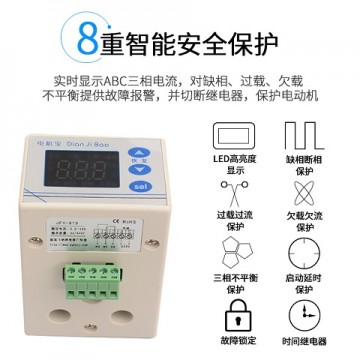

二、主要功能
l 電流顯示 ● 三相不平衡保護
l 過載保護 ●自動恢復
l 欠載保護 ●故障電流鎖定
l 缺相保護 ●內置時間繼電器功能 -
三、 操作指南

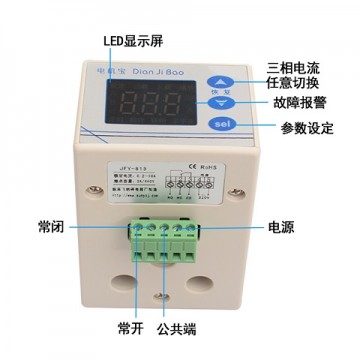

l 查看A、B、C 三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
l 電動機額定電流值設置（整定電流）
長按“Sel”鍵2 秒，顯示“設定”，用“”或“”鍵改變設定值（按住“”或“”鍵不放可連發），設置好后按“Sel”鍵
退出設置狀態。
l 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“”或“”鍵即可從保護鎖定狀態恢復。
l 參數設置
在顯示電流的狀態下，長按“”鍵 5 秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中 xx 是兩位數字，表示參數代碼。用“”或“”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“”或“”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態
四、基本工作原理
l 電流檢測
通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
l 過載保護
過載保護可分為定時限保護和反時限保護兩種模式，JFY -813 只有定時限模式，
1 定時限模式
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
1.反時限模式
過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY -802、804、806、808 均提供5 條反時限曲線
l 欠載保護
當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。
l 三相不平衡保護
三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
l 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23 設定，一般這個時間比三相不平衡動作時間（參數F22）要短。負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
l 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。
可以用參數F51、F52、F53 自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15 分鐘自動恢復（F52=15），這樣可以重試3 次(F51=3)，如果故障重復發生3 次以上，并且重復故障的間隔時間短于60 分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“”鍵或斷電)。 如果不需要自動恢復功能，只要將F51 設為0。
l 時間繼電器功能
如果通過設定參數F61 啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61 設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0 表示關閉時間繼電器功能。
