滿足《建筑物電氣裝置 第7-710部分：特殊裝置或場所得要求—醫療場所》GB16895.24-2005 / IEC6036VNTR6.3KVA-單相醫用隔離變壓器6.3KVA，（IT系統監控裝置絕緣檢測裝置）-絕緣監視儀，剩余電流探測器-專用互感器，報警指示器-外接報警測試面板（此元件要正常工作我公司提供一個儀器專用電源），按你圖紙上的配置是醫用隔離電源系統標準配置五件
a、每間I級手術間按原設計配電思路以及總負荷配備不應小于10KVA，且必須設置≥6.3KVA隔離變壓器構成的IT系統(包括隔離變壓器、絕緣監測儀、電流互感器、儀器專用電源、外接報警顯示和測試單元)； 每間Ⅲ級手術室總配電負荷不應小于8KVA，IT系統≥6.3KVA隔離變壓器構成的；IT系統zui大分斷時間230V應為0.2S.
b、醫用隔離電源系統由醫用隔離變壓器，絕緣監測，外接報警裝置，斷路器等主要元件組成，并符合以下標準：

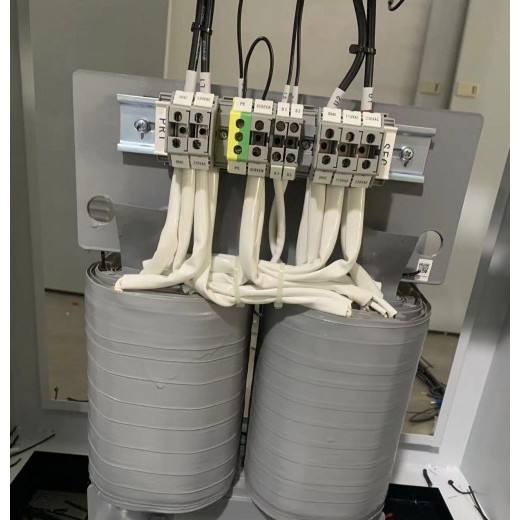

1隔離變壓器
4-7-710：2002 710.512.1.6中規定：醫用隔離變壓器應符合IEC61558-2-15的要求。
1.2 變壓器的二次側額定電壓Un不應超過250V，用于移動式和固定式設備的醫療IT系統應采用單相變壓器，其額定輸出容量不應小于0.5KVA，但不應超過10KVA。
1.3 醫用隔離變壓器的金屬外殼需與局部等電位聯結端子板聯結。
2絕緣監測儀
2.1絕緣監視報警系統符合IEC61557-8和IEC60364-7-710標準。
2.2交流內阻抗應至少為100kΩ；測試電壓不應大于直流25V；即使在故障情況下，其注入電流的峰值不應大于1Ma；zui遲在絕緣電阻降至50 kΩ時，應發出信號。應配置試驗此功能的器具。
3報警顯示系統
3.1實時監視隔離變壓器負荷狀況及變壓器的繞阻溫度。
3.2一只（綠）燈亮表示工作正常；
當絕緣電阻下降到zui小整定值時，一只（黃）燈亮。應不能消除或斷開這個亮燈指示；
當絕緣電阻下降到zui小整定值時，音響報警動作。音響報警可以通過面板解除；
當故障被清除恢復正常后，（黃）色信號應熄滅。
