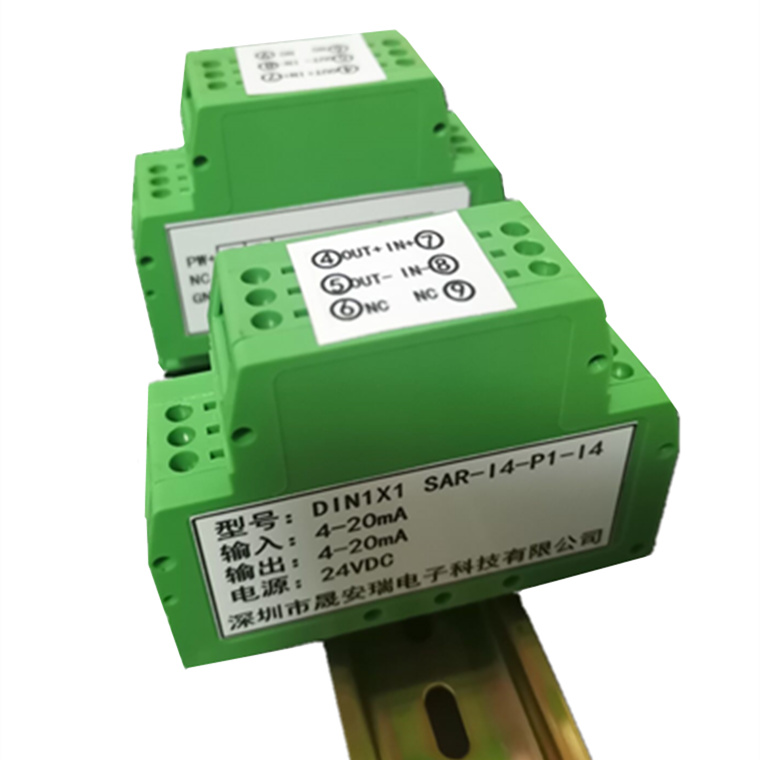

4-20MA轉0-10V隔離轉換器、芯片模塊

主要特性:

⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

⑵**電源：5V/12V/15V/24VDC（范圍±10%）

⑶國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

⑸全量程范圍內極高的線性度（非線性度<0.2%）

⑹標準DIN35 導軌式安裝

⑺具有較強的抗電磁干擾和高頻信號干擾能力

應用：

⑴模擬信號數據隔離、采集和變換                     ⑵隔離4-20mA或0-20mA信號傳輸

⑶工業**信號隔離及變換                           ⑷信號長線無失真傳輸

⑸儀器儀表信號收發                                 ⑹電力監控、醫療設備隔離

⑺變頻器信號隔離采集                               ⑻PLC/FA 電機信號隔離控制

⑼非電量信號變送

產品選型表：

DIN1x1 SAR - U(I)□ - P□ - U/I□

選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出信號:4-20ma  型號:DIN1x1 SAR U2-P1-I4

例2：輸入信號:0-10V 供電電源:12V   輸出信號:0-10V   型號:DIN1x1 SAR U2-P2-U2

例3：輸入信號:0-3V  供電電源:24V   輸出信號:4-20ma  型號:DIN1x1 SAR U8-P1-I4（U8:0-3.3V）

產品挺好絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature （存貯溫度）:+150℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數

引腳定義：
