KTM512
這種用于變流量供熱和制冷系統的壓差無關型調節閥設計緊湊，性能優越，適用于高溫和/或高壓差環境，區域供熱和制冷系統的二次側。球墨鑄鐵外殼經電泳噴涂表面處理，具有良好的防銹性能。同時，閥芯可實現特定的閥門特性，適用于調節型控制。

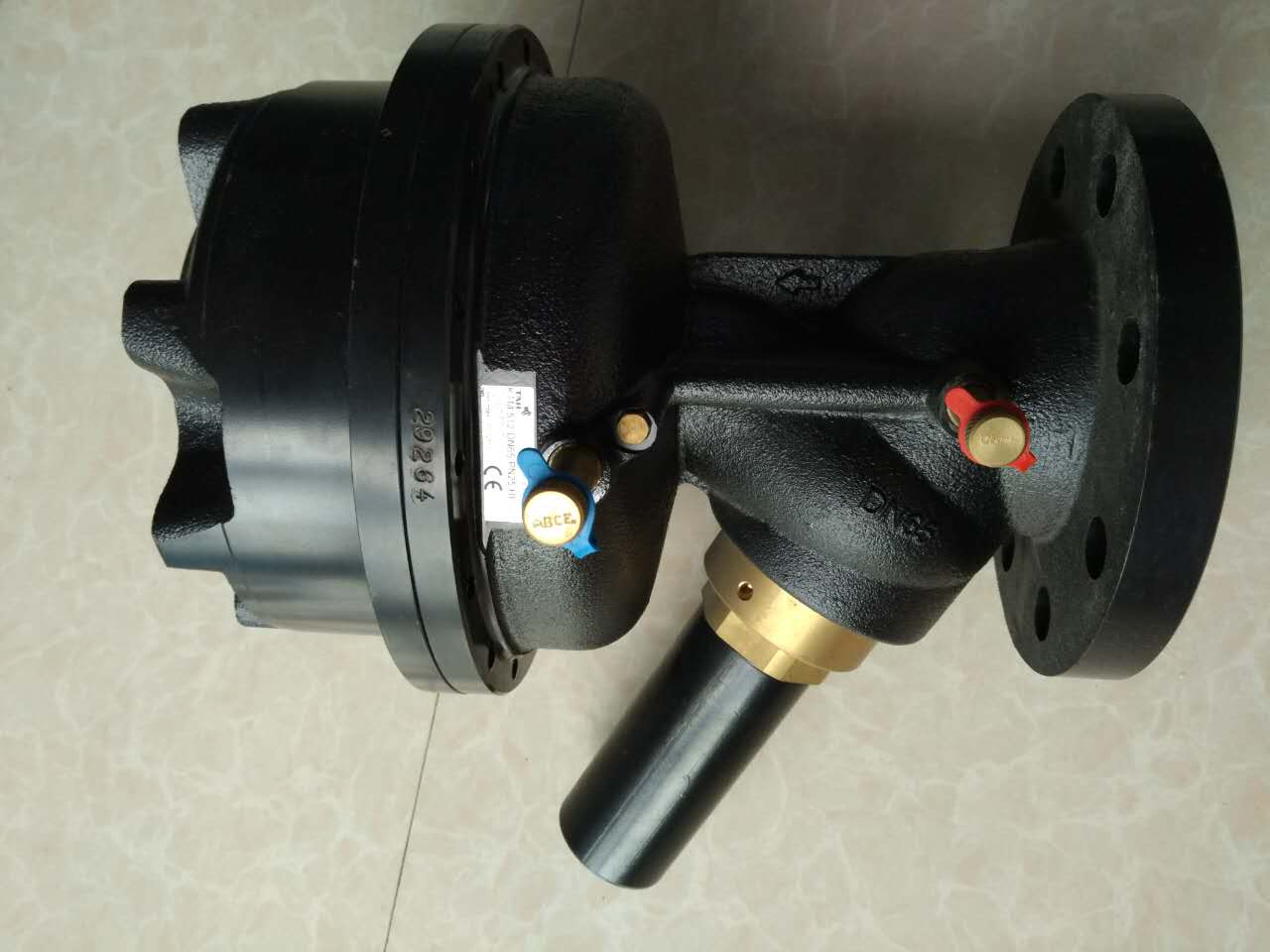

產品概述 產品規格照片 圖
產品信息：壓差無關型平衡控制閥（PIBCV）- DN 15-125
這種用于變流量供熱和制冷系統的壓差無關型調節閥設計緊湊，性能優越，適用于高溫和/或高壓差環境，區域供熱和制冷系統的二次側。球墨鑄鐵外殼經電泳噴涂表面處理，具有良好的防銹性能。同時，閥芯可實現特定的閥門特性，適用于調節型控制。
關鍵特性  同軸式設計 可實現大壓差情況下無噪聲運行。 流量可調整   確保實現設計流量。轉接件 與大多數執行器都能匹配使用。
技術說明
應用：供熱系統和制冷系統
功能:穩定內置控制閥的壓降，流量調節
尺寸:DN 15-125
壓力等級:PN 25和PN 16
壓差(ΔpV):
最大壓差：1600 kPa = 16 bar (ΔHmax)
最小壓差：
低流量(LF)：24 kPa (ΔHmin)
正常流量(NF)：40 kPa (ΔHmin)
高流量(HF): 80 kPa (ΔHmin)（最大位置全開狀態有效。其他位置產生壓差較小，可使用HySelect軟件計算校核）
溫度：最高工作溫度：- 帶測量120°C - 不帶測量150°C  最低工作溫度：-10°C
介質：水或中性液體、乙二醇水溶液。
材質:閥體：球墨鑄鐵 EN-GJS-400  膜片和墊圈：EPDM橡膠  閥芯：EPDM橡膠/不銹鋼  表面處理：電泳噴涂
標識:TA, DN, PN, Kvs,材質以及流向箭頭。
螺紋連接：DN 15-50：符合ISO 228。
法蘭盤:DN 15-50：符合EN-1092-2:1997，第16類   DN 65-125：符合EN-1092-2:1997，第21類
執行器:KTM 512安裝轉接件后，可與大多數常用執行器匹配使用，詳情請查閱“執行器選型”。
請務必檢查執行器的最大行程。如果行程太小，最大可實現流量將會減小。
詳情請咨詢當地辦事處。
控制閥的最大行程：DN 15-50: 10 mm   DN 65-125: 20 mm
