產品介紹：

智能型渦街流量計的應用 智能渦街流量計在規定的數范圍內不受流體溫度、壓力、粘度及組分的影響，所用檢測壓電元件不接觸流體，適于惡劣環境，同時不堵、不卡、不易結垢，耐高溫、高壓，安全防爆。渦街流量計適用于測量封閉管道的液體、氣體、和蒸汽的累計流量和瞬時流量。LUGB系列渦街式蒸汽流量計可廣泛應用于油田、石化、機械、輕工、冶金、醫藥、造紙及城市供水、供熱、供氣等行業，渦街在工業過程控制，能源管理和環境工程等領域中作為廣州銘鴻儀表流量計和控制儀表。此系列蒸汽流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

詳細內容：廣州銘鴻自動化儀表有限公司

LUGB溫度補償型渦街流量計的詳細資料：

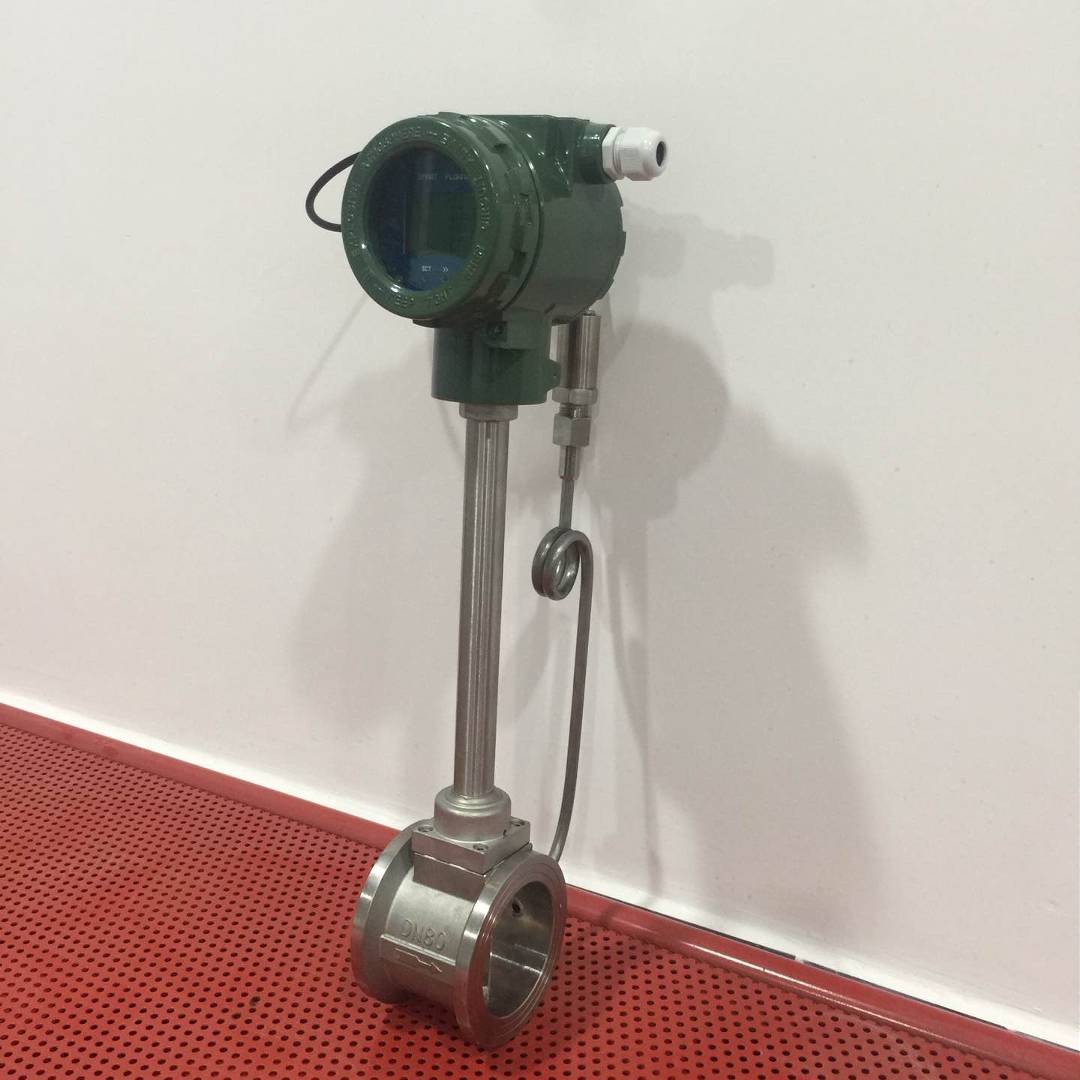

一、LUGB溫度補償渦街流量計產品概述

專為測量飽和蒸汽而設計，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。

二、LUGB溫度補償渦街流量計主要特點

通過一體化溫壓補償渦街流量計，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。

三、LUGB溫度補償渦街流量計技術參數

測量介質 ；飽和蒸汽、水

公稱口徑：DN25 — DN500

介質溫度 ：- 40℃—+150℃； -40℃—+280℃； -40℃—+350℃； -40℃—+420℃（需選配傳感頭不斷流拆裝型）

精度等級 ；1.5級、1.0級（首選） 、0.5級、0.2級（需協議供貨）

渦街可測流量范圍; 液體：0.4 m/s —10 m/s 氣體、蒸汽：4m/s －－ 70 m/s

放大器選擇 ；溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）

防爆等級 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6

防護等級 :IP54、IP65

表體材質 :1Cr18Ni9Ti（其它材質協議供貨）

四、LUGB溫度補償渦街流量計型號及功能選擇

LUGB……………滿管式渦街流量傳感器

A-LUGB型滿管式渦街表體連接形式

1 法蘭連接式（溫壓補償式渦街必選型）

2 法蘭卡裝式（首選型）

B-可測介質

1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）

2 測量液體

3 測量氣體

4 測量飽和蒸汽、過熱蒸汽

C-渦街口徑

D-輸出信號

0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）

1 兩線制4-20mA輸出（ 溫壓補償型為三線制）

2 無信號輸出現場顯示

E-可測最高介質溫度

0 -40℃…+150℃

1 -40℃…+280℃（LUCB型插入式渦街250℃）

2 -40℃…+350℃（LUCB型插入式渦街不可選）

3 -40℃…+420℃（只限傳感頭不斷流拆卸型）

F-防爆等級

0 無防爆認證，防護等級為IP54、IP65

1 本安防爆型，防爆等級為ExiaⅡCT4

2 隔爆防爆型，防爆等級為ExdⅡCT6

G-渦街放大器顯示形式

0 無現場顯示型

1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）

H-儀表精度等級

0 1.0級（LUGB型首選，LUCB型需協議供貨）

1 0.5級（只限LUGB型渦街）

2 0.2級（只限LUGB型渦街，需協議供貨）

3 2.5級（LUCB型插入型渦街首選型）

4 1.5級（LUCB型插入式渦街需協議供貨）

5 低流速型渦街（表體內直接縮徑，精度≥1.5級）

I-放大器安裝形式

0 表體與放大器不分離型

1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）

2 潛水型渦街

J-渦街放大器工作電源

0 12VDC供電

1 24VDC供電

2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）

3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）

注：3V鋰電池只適用于溫壓補償一體化型渦街

K-渦街檢測功能及放大器顯示形式廣州銘鴻自動化儀表有限公司

0 無補償式 （無溫度、壓力補償功能）

1 現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或

補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）

2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V, 脈沖占空比50%）

3 現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V, 脈沖占空比50%）

L-LUGB型滿管式渦街傳感頭安裝形式

0 傳感頭斷流拆裝式

1 傳感頭不斷流拆裝式（≥350℃渦街必選型）

M-通訊方式

0 無通訊

1 R485通訊（只限智能式放大器）

2 R232通訊（只限智能式放大器）

N-HART協議

0 無HART協議

1 帶HART協議（需協議供貨）

Q-濾波方式

0 普通方式

1 智能數字濾波方式（需協議供貨）

對直管段的要求

為了確保儀表正常、準確運行，傳感器安裝點的上下游必須有一定的直管道，以調整流場，如圖所示。

圖1：同心縮管；

圖2：同心擴管；

圖3：一個90度彎頭；

圖4：同一平面兩個90度彎頭；

圖5：不同平面兩個90度彎頭；

圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若必須安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。

對管道的要求

1）上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。

2）配管應與傳感器同心，同軸度應小于0.05DN。

3）密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

4）如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。

旁通管道示意圖 廣州銘鴻自動化儀表有限公司

對管道振動的要求

傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之
