廠家定制_CATV_1550nm外調制光發射機

一、產品介紹

外調式光發射機是在1550nm直調式光發射機基礎上研發的，以其高性能，高可

靠和優異的性能價格比，廣泛用于大中型有線電視干線和分配網，及WDM系統及CFG 色散補償系統，是構建大中型CATV 光纖傳輸網絡的重要設備。

根據其調制器的不同，傳輸距離略有不同。WS-50LTxxA系列注重產品成本，是經濟型的外調制發射機。采用JDSU 單纖調制器，滿足用戶點對點傳輸，SBS 值可控制在16dBm，(模擬信號傳輸﹥50km，數字信號﹥ 75km）的要求，可級后長距離放大，是分局二級服務區1550nm光發射機的理想選擇。

B系列采用OCLARO 雙纖調制器，滿足用戶點對點的長距離傳輸，SBS值可控制在18dBm( 模擬信號傳輸﹥ 75km，數字信號傳輸﹥100km)，級后長距離放大的需求；解決了干線和分配網的傳輸。

C 系列采用JDSU 雙纖調制器，適用于點對點遠距離傳輸,SBS值控制在19dBm（模擬

信號傳輸﹥ 100km，數字信號傳輸﹥150km）且 EDFA 放大失真小，適合長距離放大；是構建大中型HFC 網絡的最佳選擇。

二、性能特點

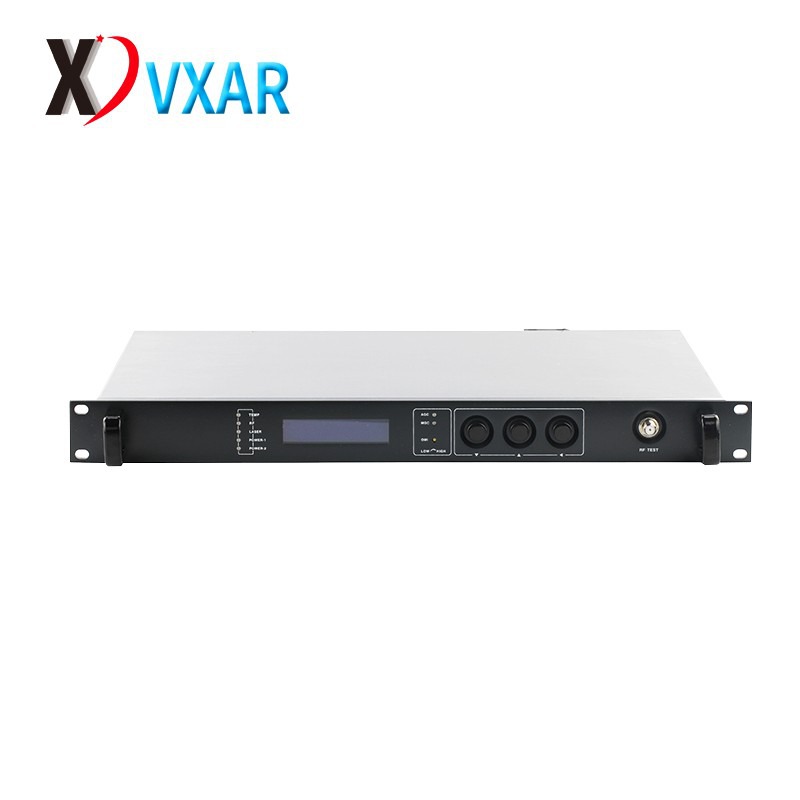

19”1U 高度標準機架，前面板內嵌藍屏LCD顯示器，能精確顯示設備的各項工作參數和故障信息，并配有國標II類應答器，可通過網絡實現網管監控;

外調制技術無激光啁啾，極低的色散失真，帶內均有良好的特性，可高達47~1080MHz工作帶寬;

射頻信號通過Ｃ TB,CSO預失真電路，使各項非線性指標達到最優。窄線寬（Type=1MHz）、低噪聲、DFB 連續波激光器（美國原裝AOI激光器），LiNbo3 外調制器做信號調制，優化的相位調制技術，保證了系統COS性能指標優異的情況下提高入纖光功率，增加傳輸距離;

內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和激光器的各種工作狀態，確保穩定的光輸出功率，并有效延長了激光器的工作壽命;

可支持熱插拔雙電源，可選擇48V或220V;

RF 增益AGC/MGC 模式現場可選，OMI可現場化;
