NRD-4型內燃軟軸搗固機適用于任何鋼軌軌型鐵道線路維修道碴搗固作業，其特點是整機重量輕、操作方便。搗固質量好，故障率低、維修方便、下道速度快，適用性強，不僅能搗固線路，還能搗固道岔，性能價格比高、十分適合鐵路道碴搗固作業的需要。

NRD-4型內燃軟軸搗固機技術參數

1、汽油機型號：GX160本田

2、功 率：5.5PS×2

3、轉速：3600r/min

4、振動次數：3000次/分

5、振幅：1.2mm

6、主機質量：100㎏

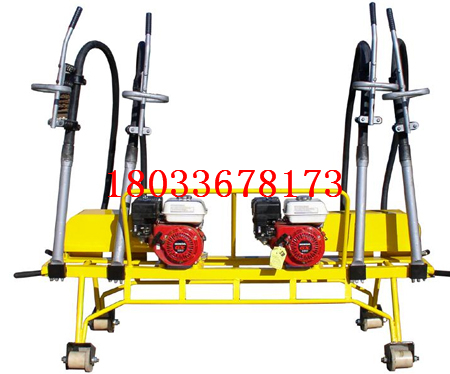

NRD-4型內燃軟軸搗固機基本結構與工作原理

工作原理：NRD-4型內燃軟軸搗固機是以本田內燃發動機為動力，通過三角帶分別驅動搗固鎬主軸，使動力傳遞到振動體上，即可實現搗固作業。

基本結構如下：

1.內燃發動機、2皮帶輪罩、3.皮帶輪、

4.搗固主軸、5.振動體6.底架、.7張緊裝置

NRD-4型內燃軟軸搗固機使用與維護

1. 詳細閱讀本田內燃汽油機說明書。

2.本田內燃汽油機按說明書加適量機油和汽油。

3.在汽油機啟動前，檢查振動體主軸和振動體是否連接好，如振動體和主體分開、將振動體頭插在振動主軸上，撥起定位銷，對準主軸插進后，放下定位銷，旋轉振動體外套，使定位銷插入振動體外套即可。

4.在汽油機啟動前，將振動體從底架上拿下來，放在安全位置，按汽油機說明書方法啟動汽油機。

5.將油門加大，檢查振動體是否有振動，在正常情況下開始搗固。

6.在停機前，先減小油門，再關閉開關，將振動體放到底架各自插孔上。

7.檢查各部位是否有松動，螺釘是否有緊固。

8.在存放中，注意將燃油閥關上，以防汽油泄漏，發生危險。

9.在運輸過程中，必須放掉汽油和機油，以防發生危險。

10.在存放中注意防濕、防潮。

NRD-4型內燃軟軸搗固機保養與檢修

1、保養

每日班工作后進行，具體內容如下：

1)擦凈灰塵、油污。

2)擰緊各部緊固件

3)按汽油機說明書對汽油機進行保養。

2、檢修

在使用300小時之后，對搗固機需進行全面檢查。具體內容是：

1)拆開振動體主軸，檢查軸承是否完好;

2)打開皮帶罩，檢查皮帶是否完好。

3)檢查皮帶張緊度是否正常。

3、軟軸振動體使用壽命

在正確的使用方法下，軟軸振動體搗固線路長度為小于5km。

NRD-4型內燃軟軸搗固機常見故障及排除方法

NRD-4型內燃軟軸搗固機安全注意事項

在搗固作業時，一定要封鎖線路作業完畢后將機具撤出線路并下道，放在安全之處。
